# 模板管理
该功能可创建组态模板并对其进行集中管理。已创建好的组态模板可以在【组态监控】中查看画面。

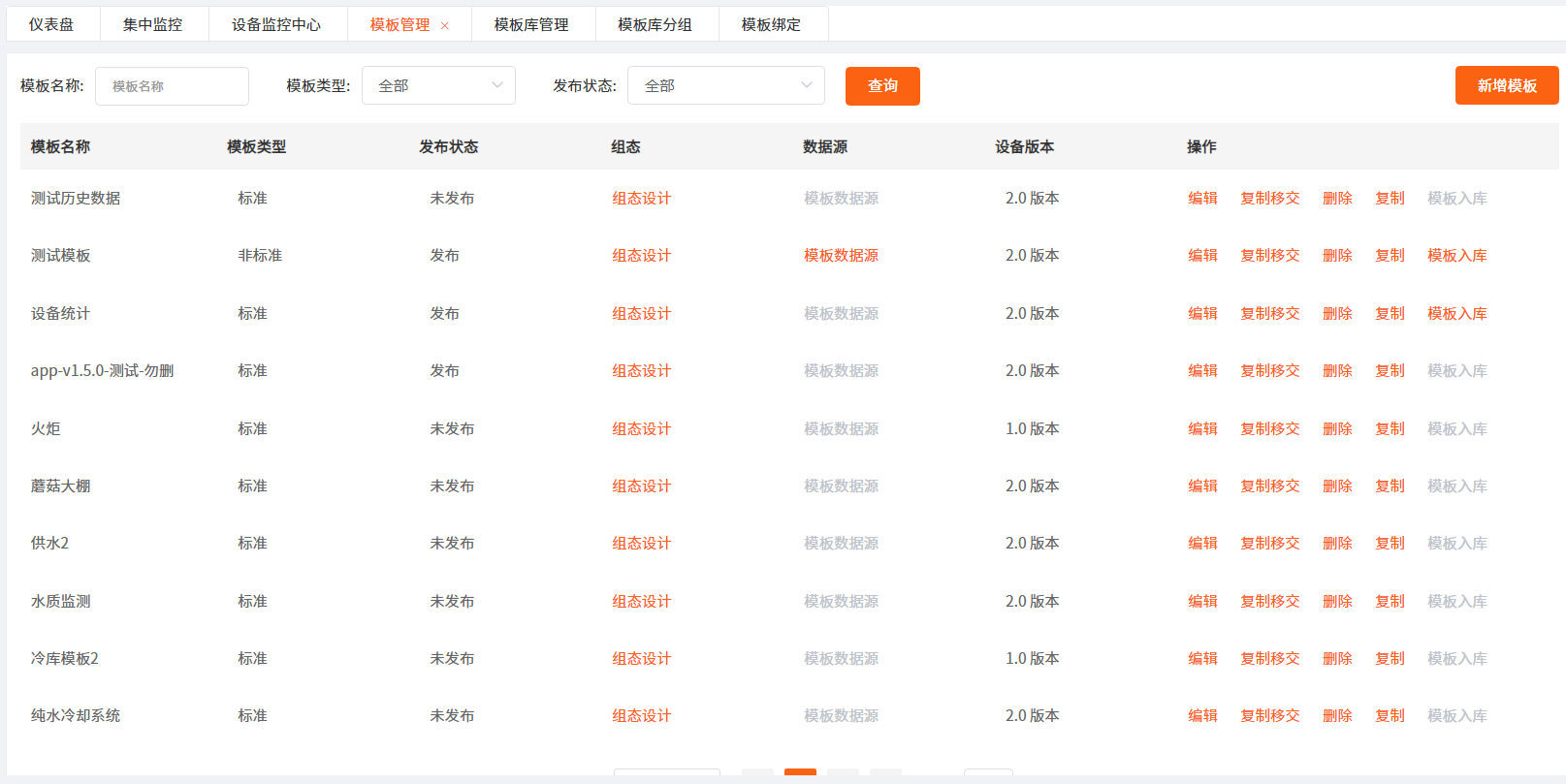

主页面上方是查询区，用户可基于模板名、模板类型、发布状态等进行查询。
# I. 基本操作

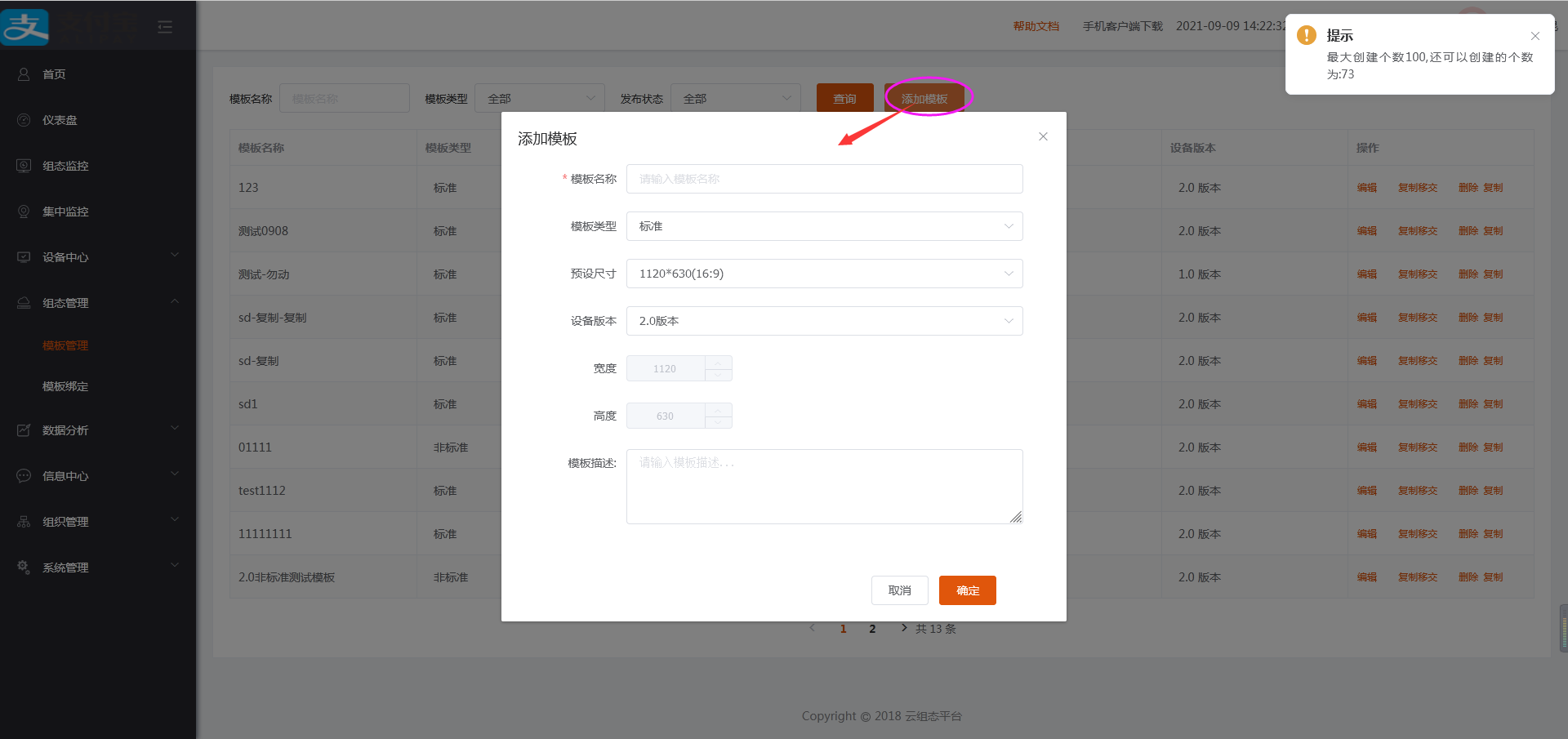

点击“添加模板”按钮以创建新模板。模板类型和设备版本将会影响模板是否能使用数据源配置，以及能绑定的虚拟设备。模板尺寸可以选择预设的固定大小，也可以自定义。
注意
每个二级域名下能创建的模板总数是有限制的，如果已创建模板的总数达到限制，则无法再创建新的模板。

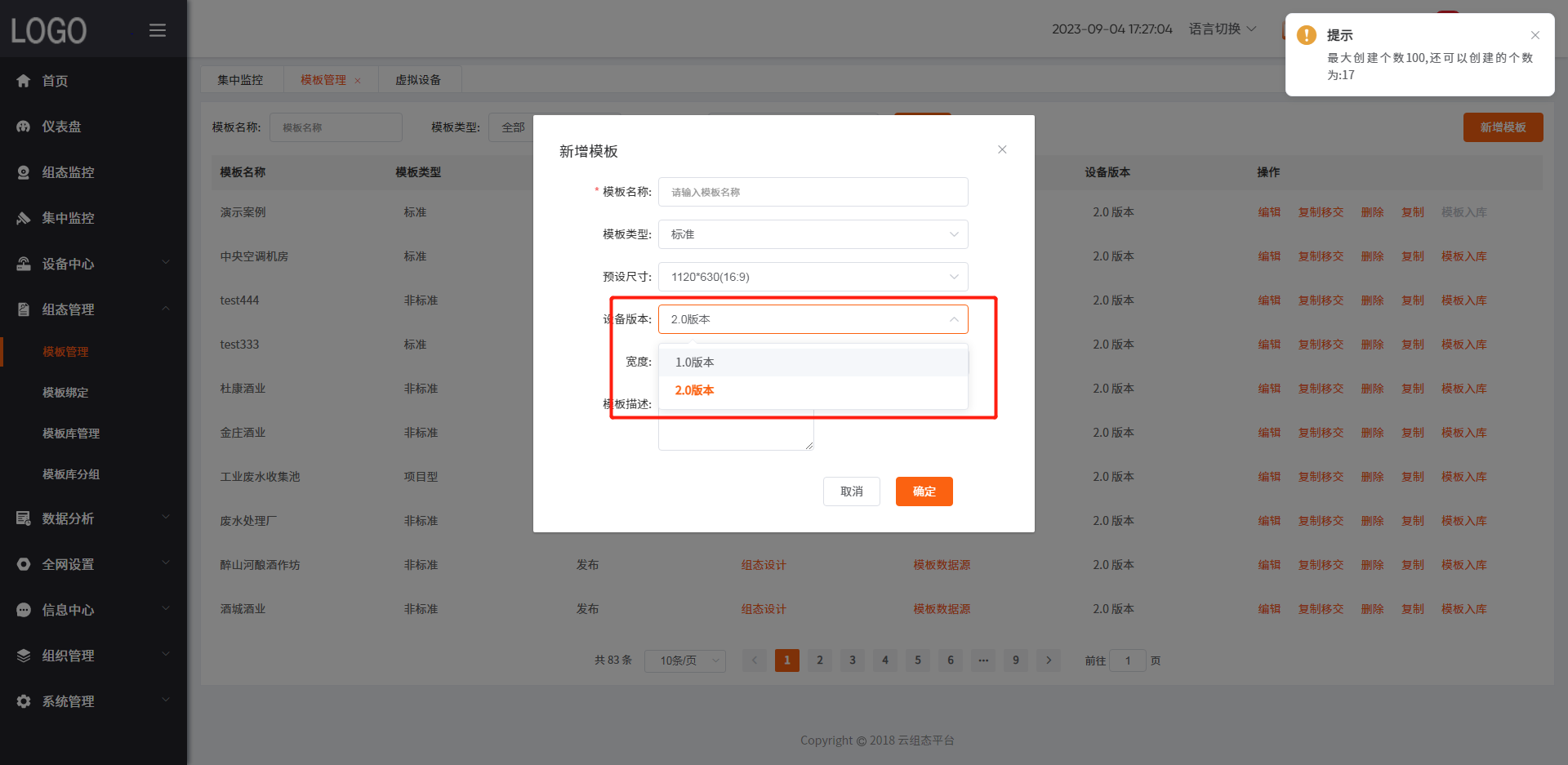

注意
1.虚拟设备未勾选启用新设备对应1.0模板。
2.虚拟设备勾选启用新设备对应2.0模板。

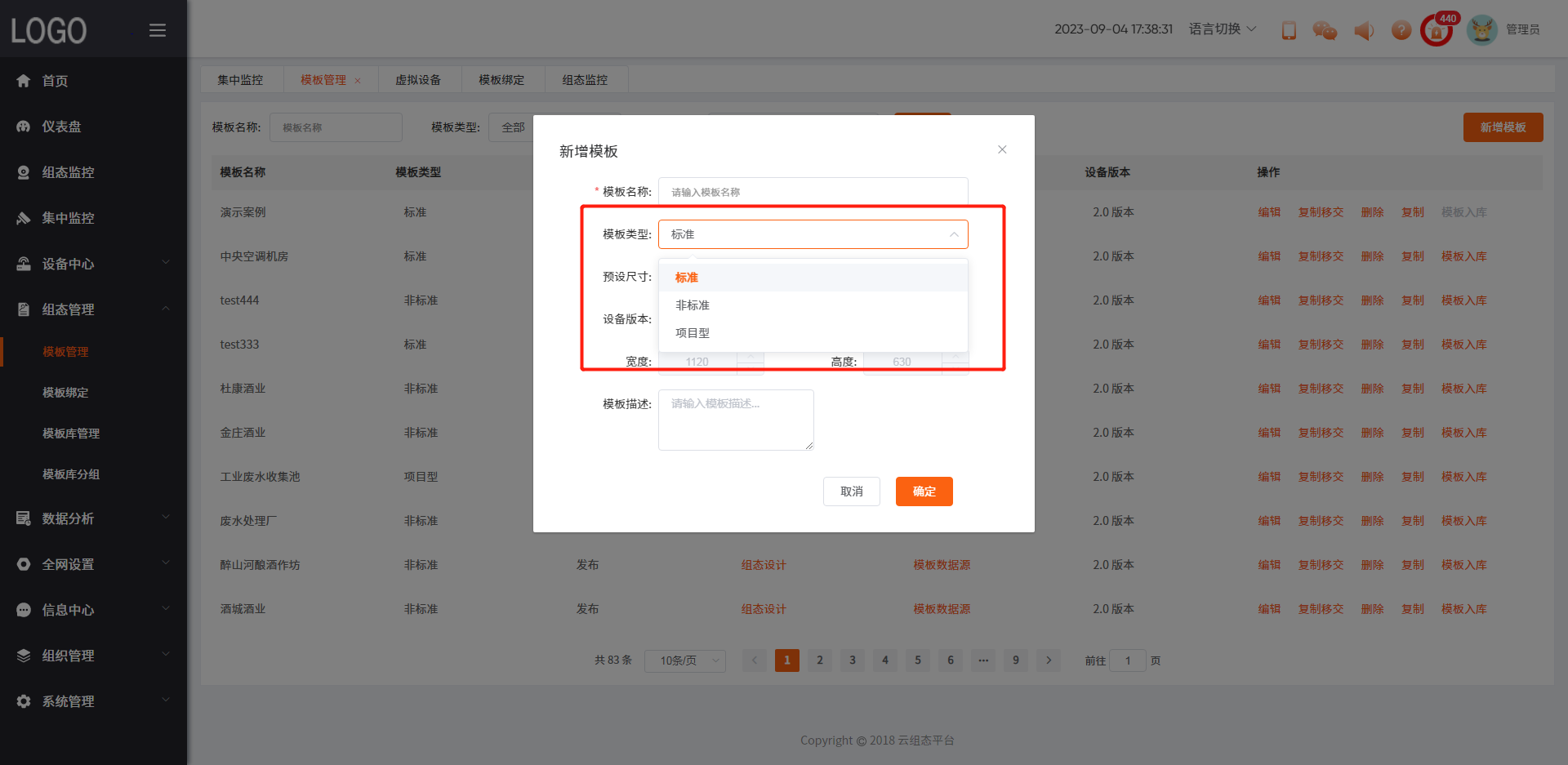

注意
1.标准：根据模板绑定的设备进行数据显示。
2.非标准：1.0模板根据组态控件中绑定的数据显示，2.0模板根据绑定的数据源显示。
3.项目型：2.0模板根据组态控件中绑定的数据显示。

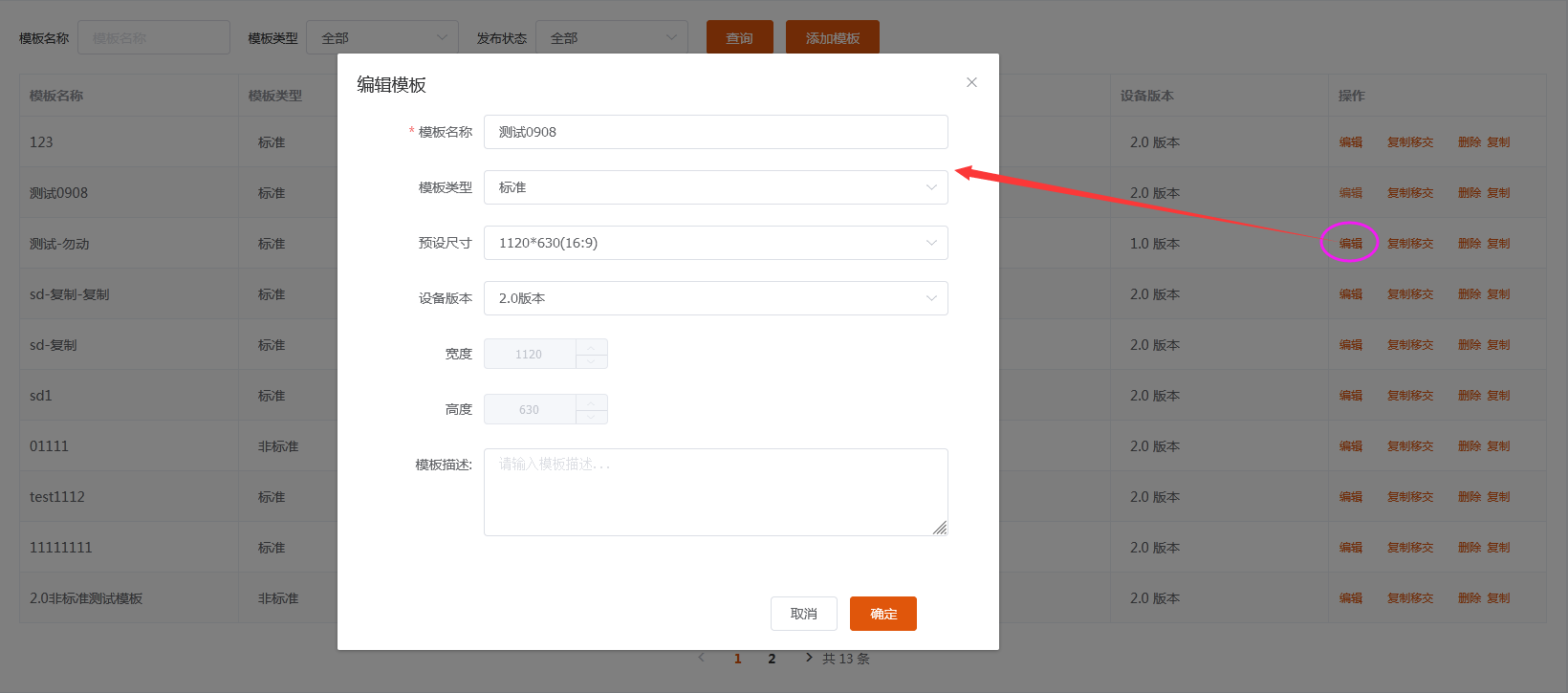

点击“编辑”可以重新编辑模板的属性，但不会对模板内容造成影响。

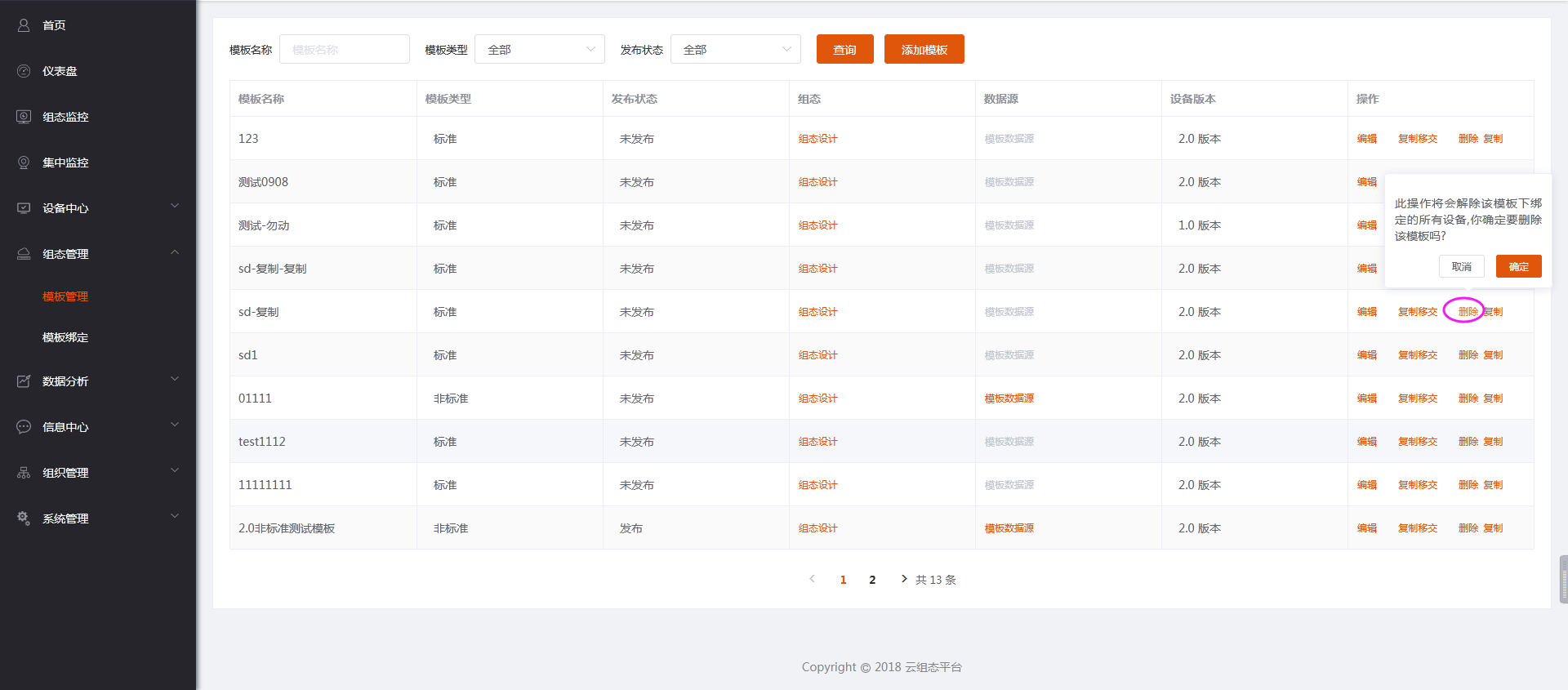

点击“删除”可以删除模板，若该模板已经绑定了设备，删除模板还会解除该模板与已绑定设备的关联。

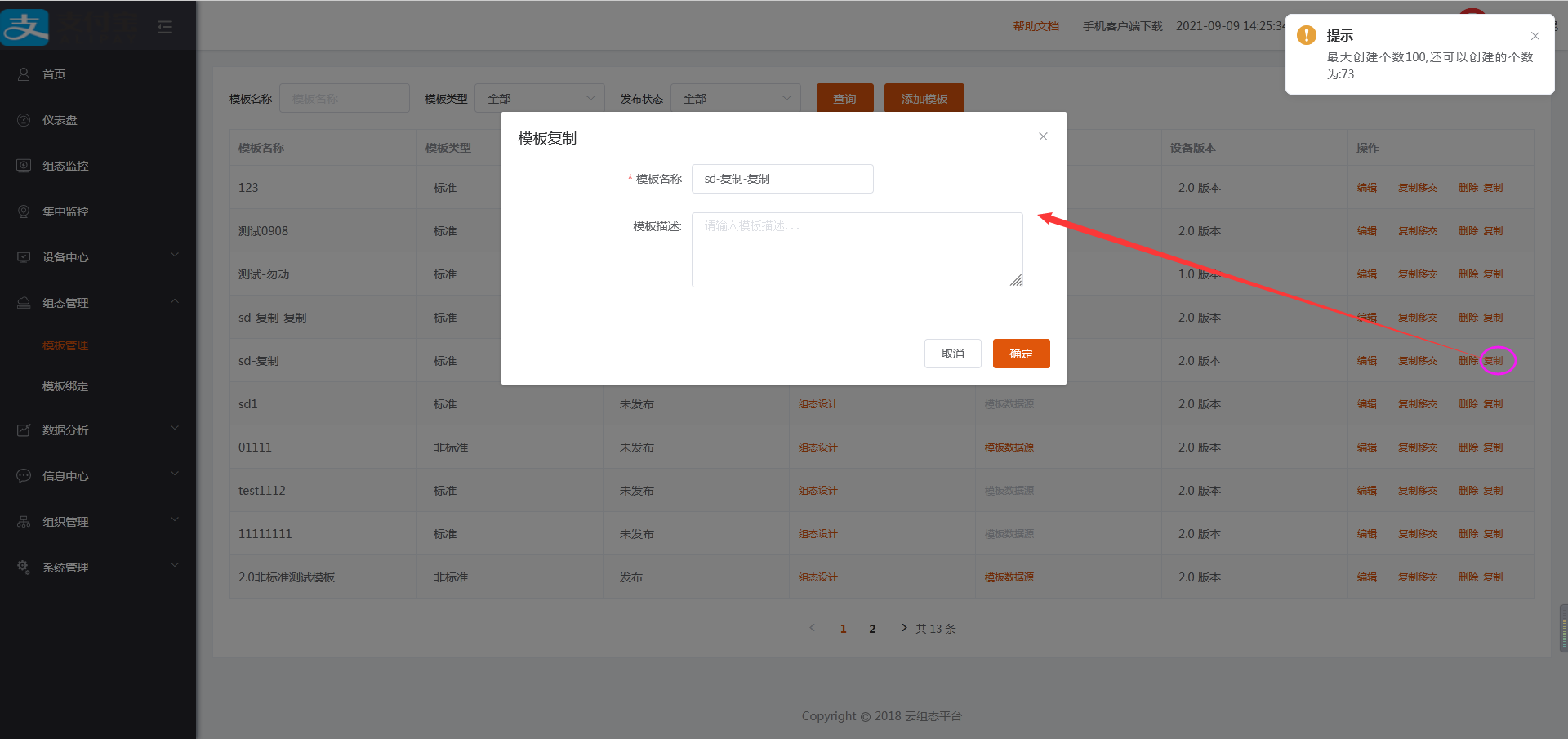

点击“复制”按钮复制当前模板。复制模板的默认名称为被复制的模板名后加上“-复制”，该默认名称可以自行修改。
复制模板同样也会受到二级域名下能创建的模板总数的制约，达到限制则无法进行复制模板操作。

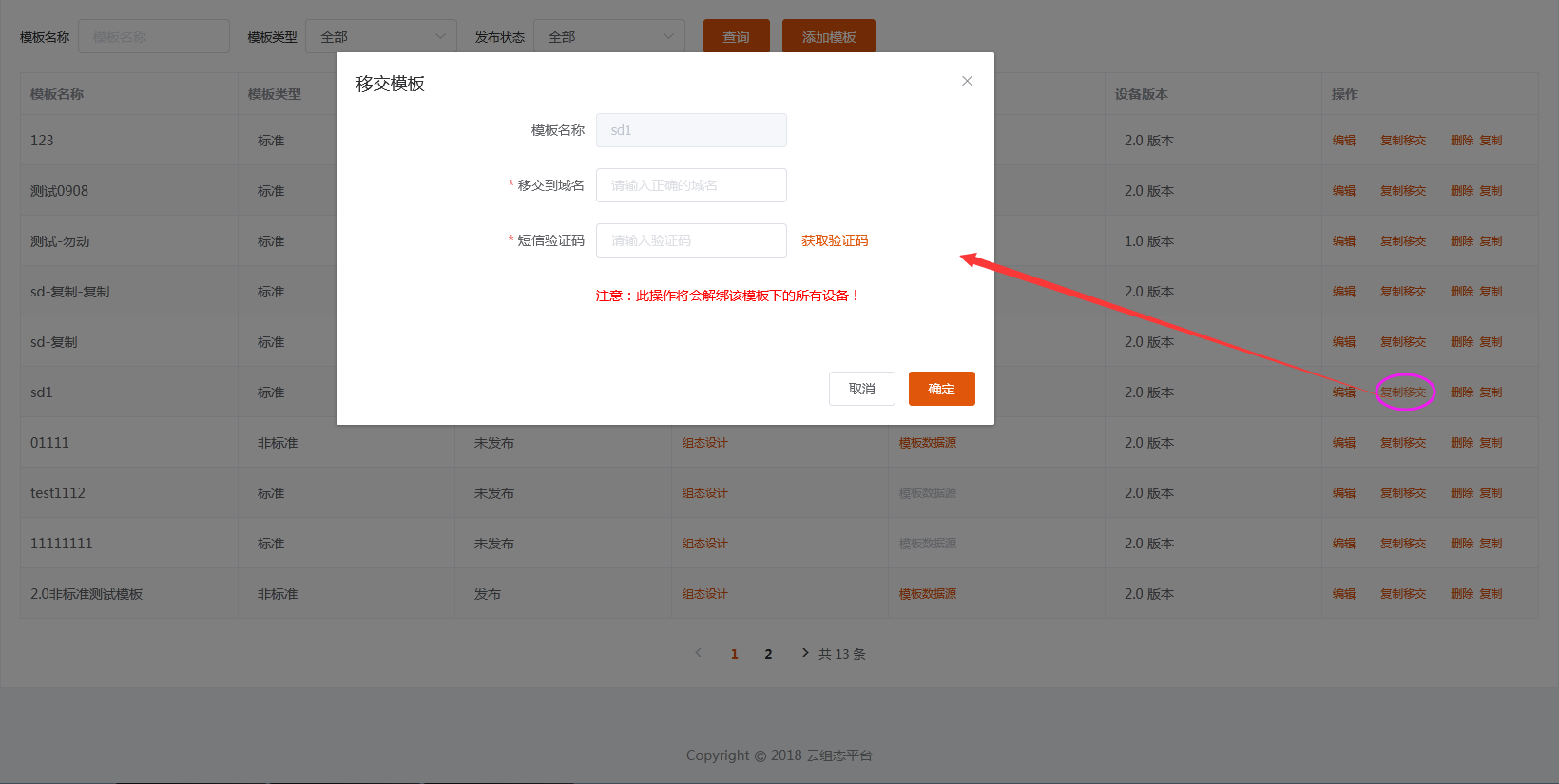

点击“复制移交”可以将模板复制移交至其他二级域名下。需要注意的是，此操作需要验证短信验证码，操作成功后，被移交模板与设备的关联会全部解除。
# II. 组态设计
点击模板的组态设计按钮进行画面的设计。

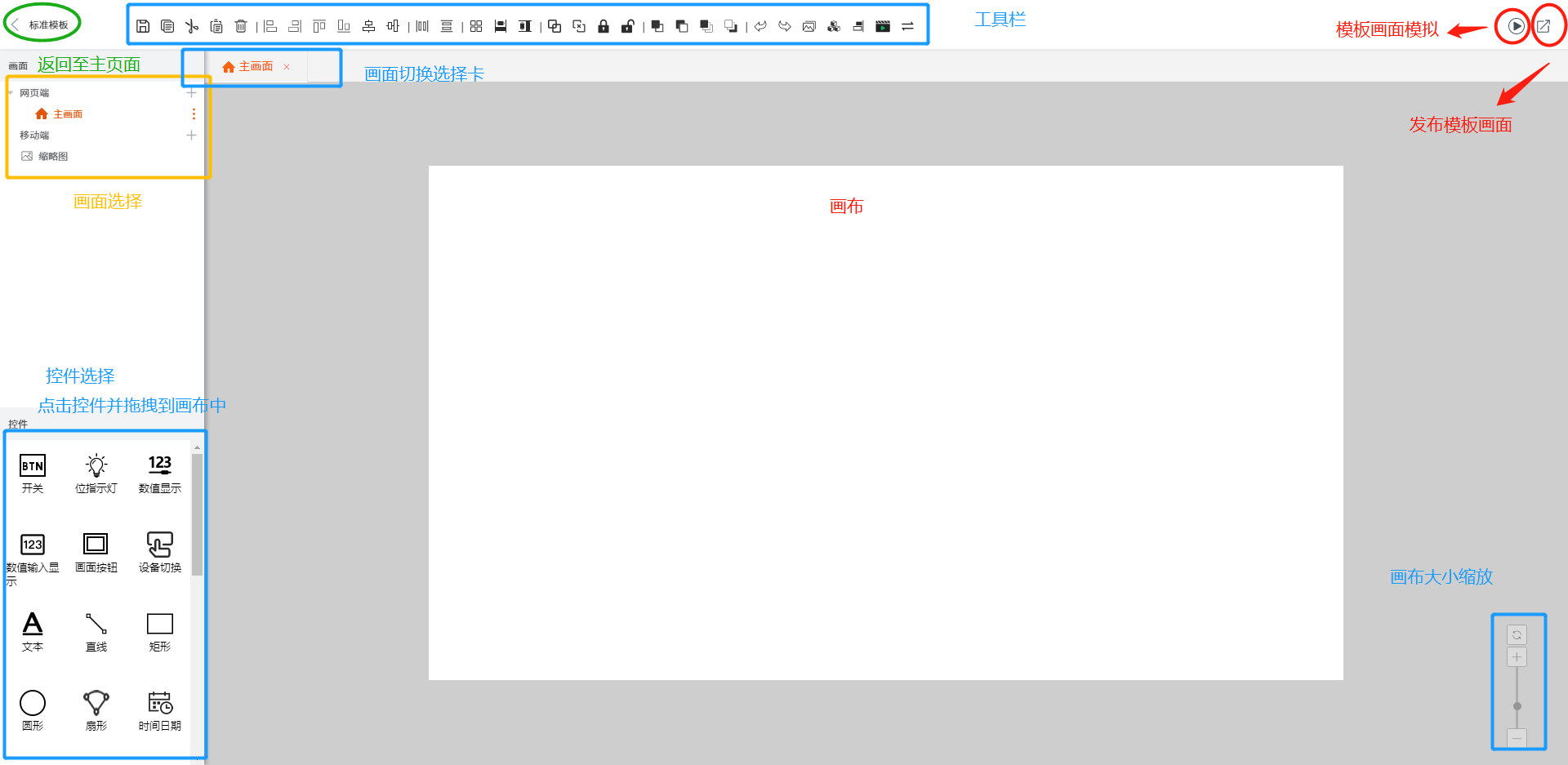

下面对组态设计画面中的功能进行介绍。
① 工具栏
保存：保存标签页打开的画面内容。
复制：复制选中的控件。
剪切：剪切选中的控件。
粘贴：粘贴复制或剪切的控件。
删除：删除选中的控件。
左对齐：选中多个控件进行左对齐操作。
右对齐：选中多个控件进行右对齐操作。
顶对齐：选中多个控件进行顶对齐操作。
底对齐：选中多个控件进行底对齐操作。
垂直居中：选中多个控件进行垂直居中操作。
水平居中：选中多个控件进行水平居中操作。
水平均布：选中多个控件，使其在水平方向均匀分布。
垂直均布：选中多个控件，使其在垂直方向均匀分布。
等大：选中多个控件，使其宽高相同。
等高：选中多个控件，使其高度相同。
等宽：选中多个控件，使其宽度相同。
组合：将选中的多个控件组合成一个整体。
打散：将选中的组合打撒。
锁定：将选中的多个控件锁定，使其不可缩放和移动。
解锁：取消选中控件的锁定状态。
上一层：将选中控件向上移动一层。
下一层：将选中控件向下移动一层。
顶层：将选中控件置于顶层
底层：将选中控件置于底层
上一步：撤回到上一步操作。
下一步：取消撤回操作。
图库：可查看系统、用户、模板图库，并进行图片上传、编辑、删除操作。
模型库：可查看用户、模板模型库，并进行3D模型上传、编辑、删除操作。
对齐线水平对齐：控制是否开启控件对齐辅助线。
视频设置/权限：视频控件地址、操作权限设置。
替换： 将控件中的数据项按所选设备进行替换（根据数据名和分组进行匹配）。

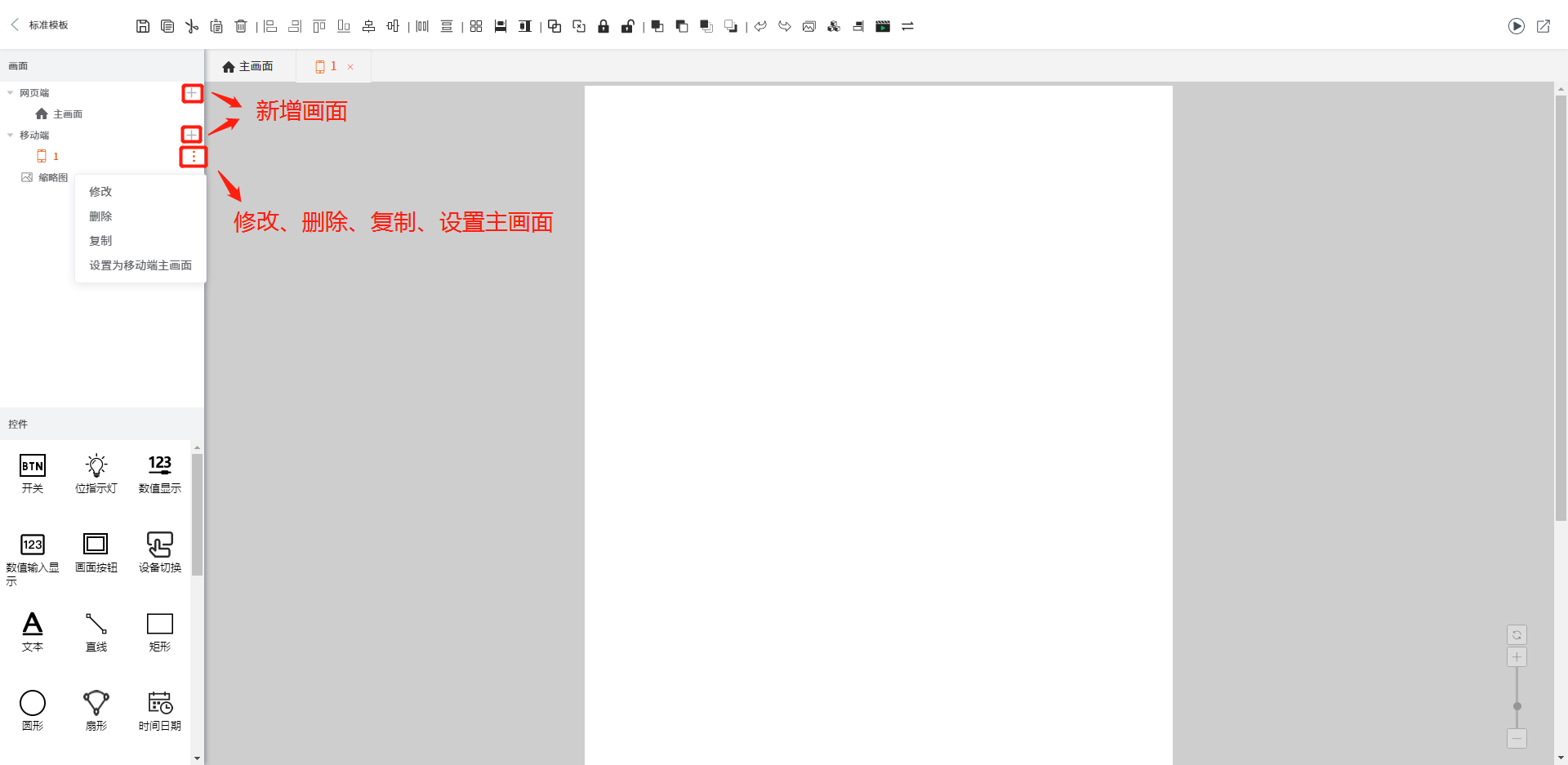

② 画面列表

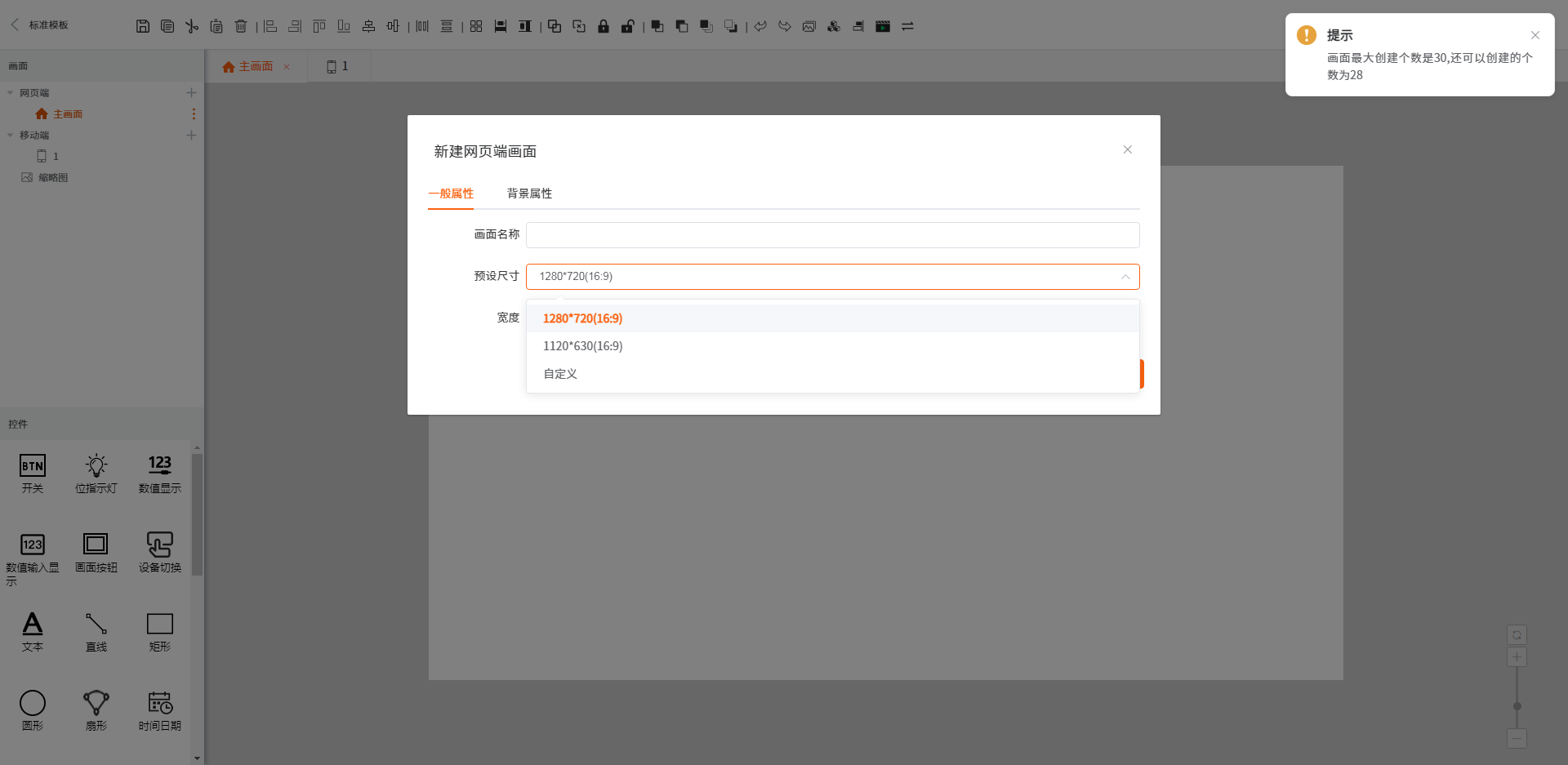

画面有以下几个类型：网页端、移动端、缩略图。可以进行画面的新增、删除、修改、复制等操作。
注意
1）一个组态模板默认必须要有一个主画面和一个缩略图，且无法删除
画面尺寸支持自定义
③ 模板控件
选择控件，并将控件图标拖拽至画布中，就完成了模板组件的添加。双击组件可以对组件样式、状态、行为等进行设置。

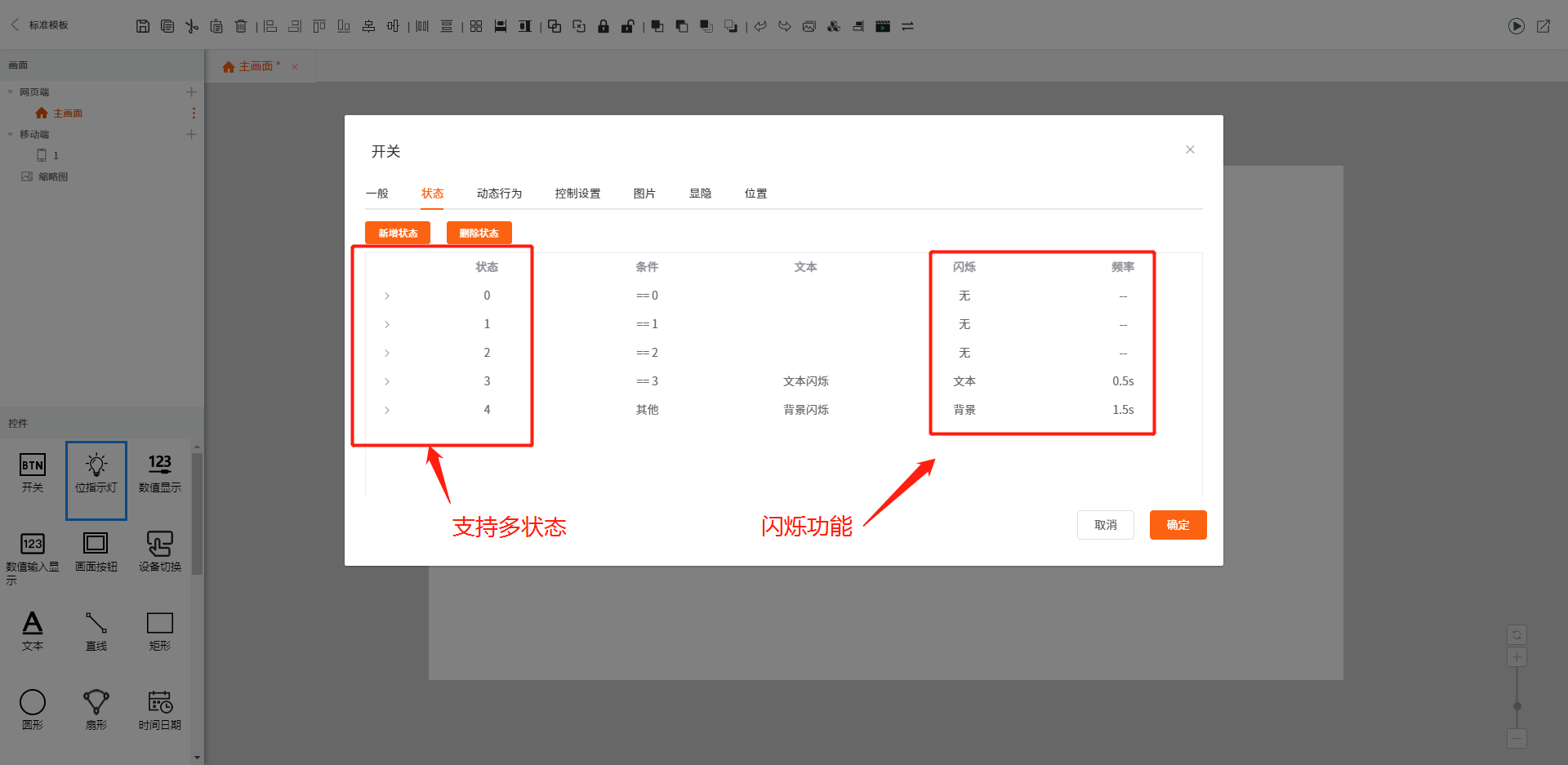

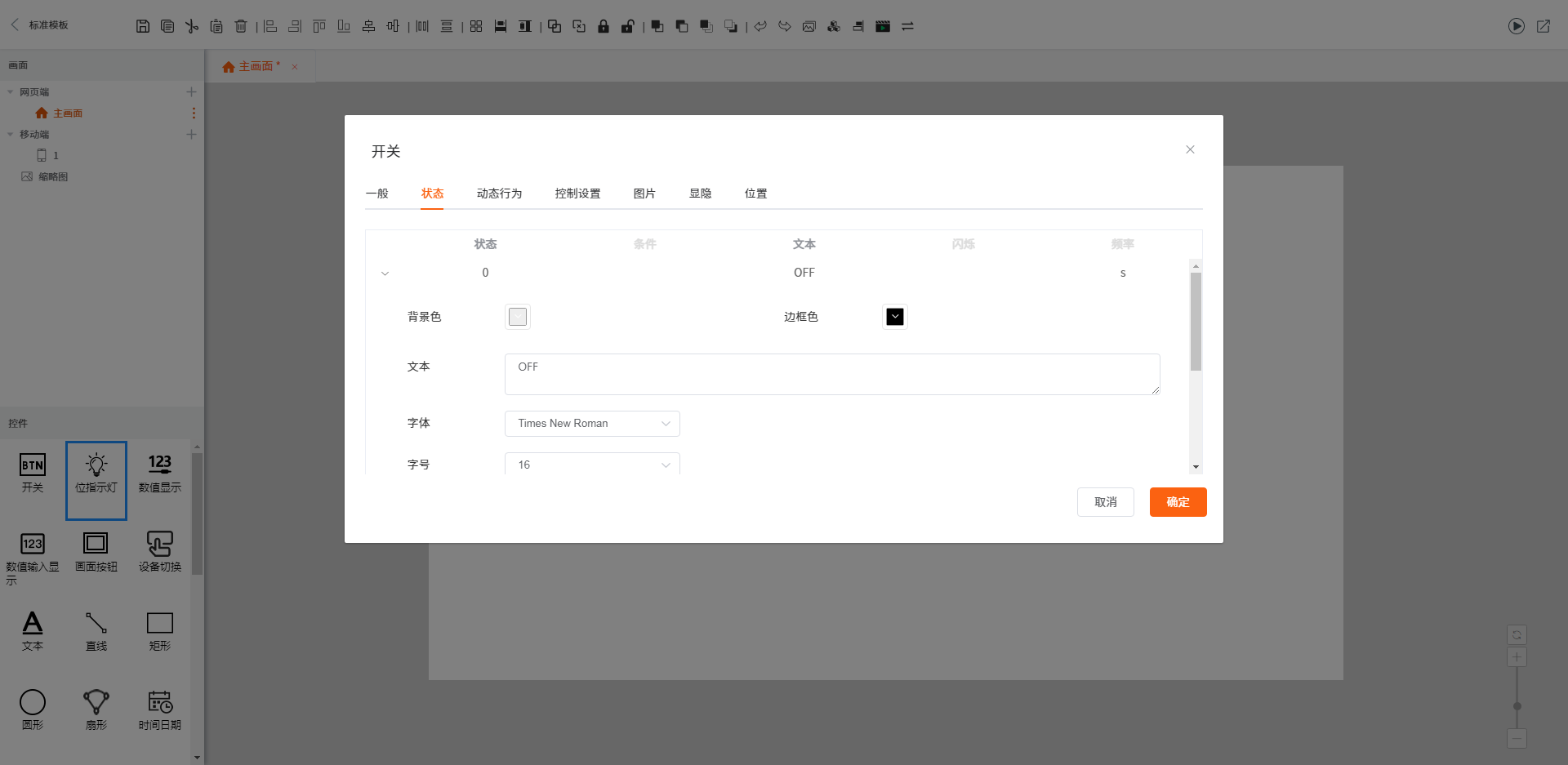

# 状态
注意
1）开关控件只有两个固定状态值1或者0。
2）字指示灯控件或者字指示灯模式下的开关控件可以设置多个状态。
3）指示灯控件或者启用指示灯的开关控件可以设置闪烁。
设置满足条件的文本内容与格式。
字指示灯

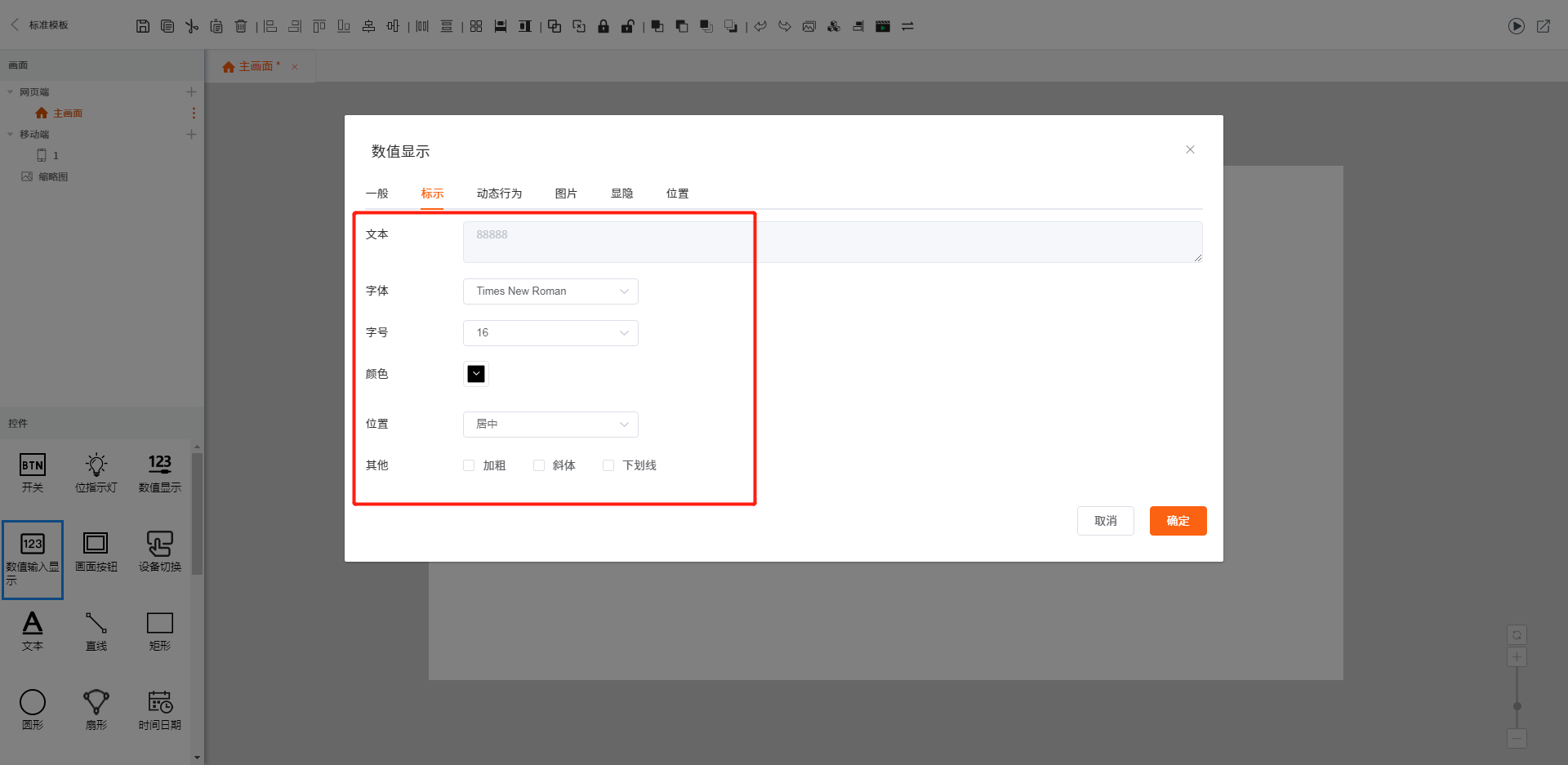

# 标示
支持修改控件文本样式。

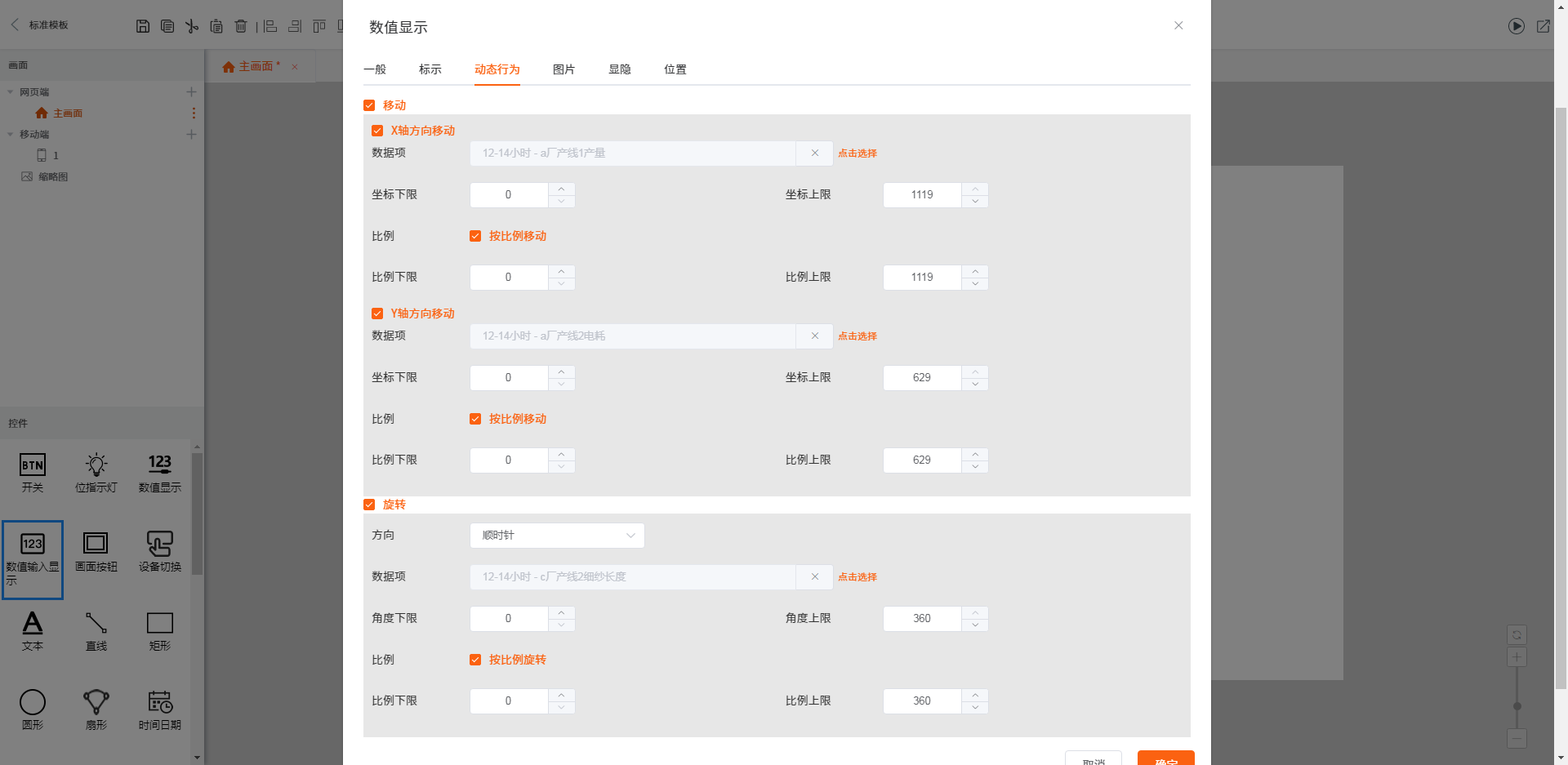

# 动态行为
根据绑定的实时数据变量控制控件移动、旋转。

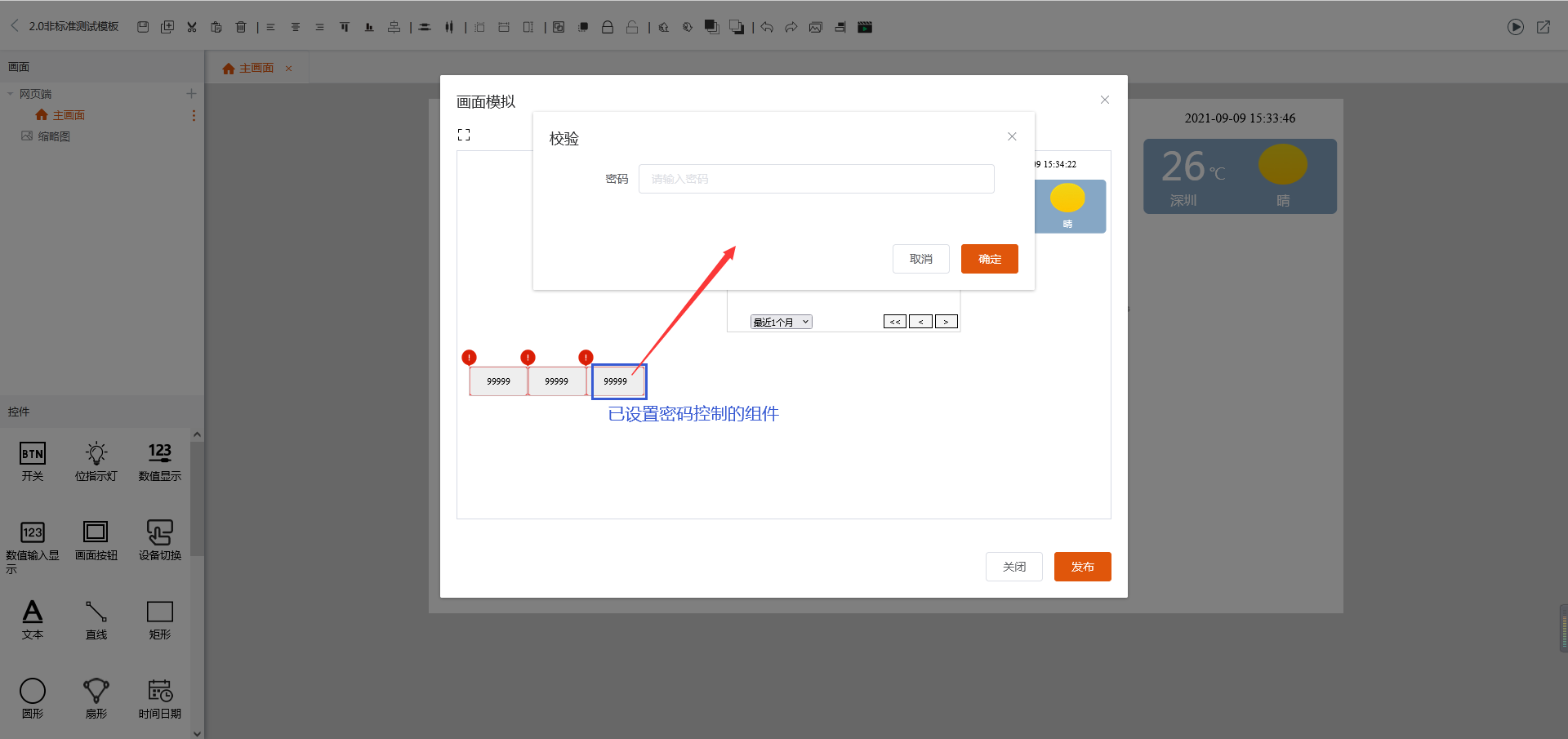

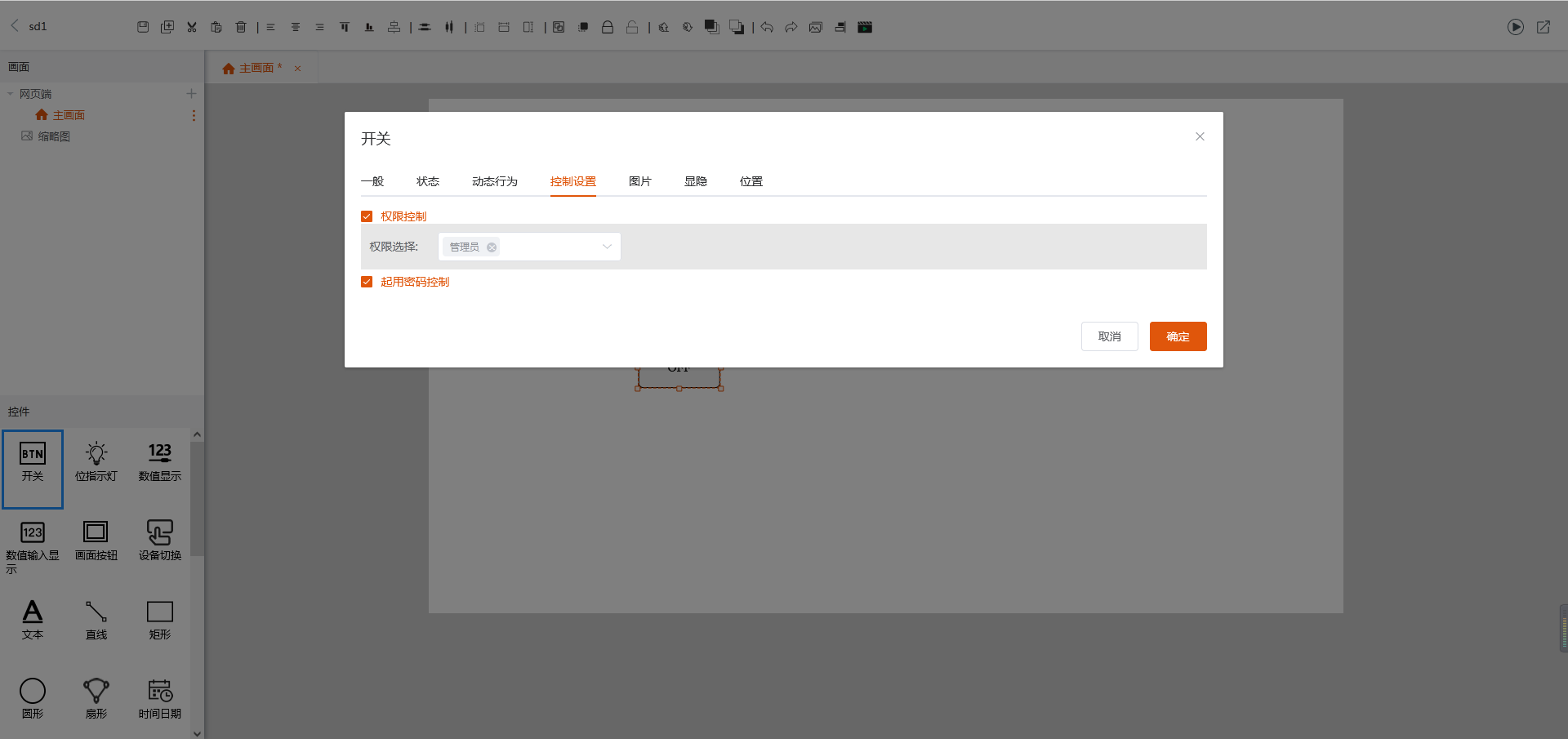

# 控制设置
双击组件后，可以在这里指定该组件的控制权限，以及是否启用密码控制。
权限控制可以指定特定角色的用户有权限操控此组件；而启用密码控制后，在对该组件进行操作前必须进行密码验证。
使用权限控制后，可以在【设备中心】>【虚拟设备】>【设置】中进行补充设置。其中控件密码默认为666666，可以自行指定，如果留空则代表使用默认密码。
注意：处于模拟状态的画面不会保证密码的准确性，如果需要验证密码是否有效，请发布模板，并前往【组态监控】中操作。

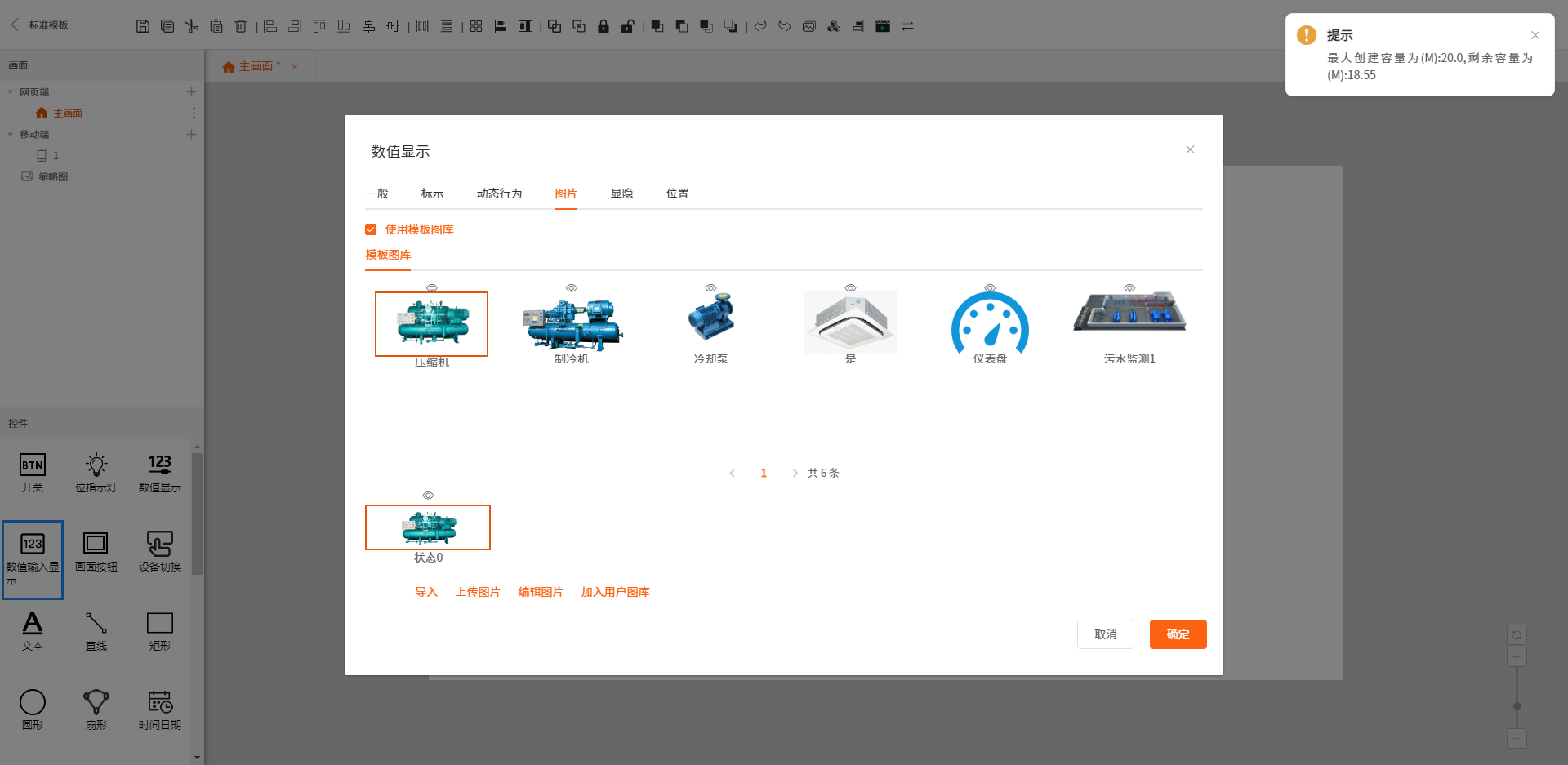

# 图片
控件支持添加背景图片。

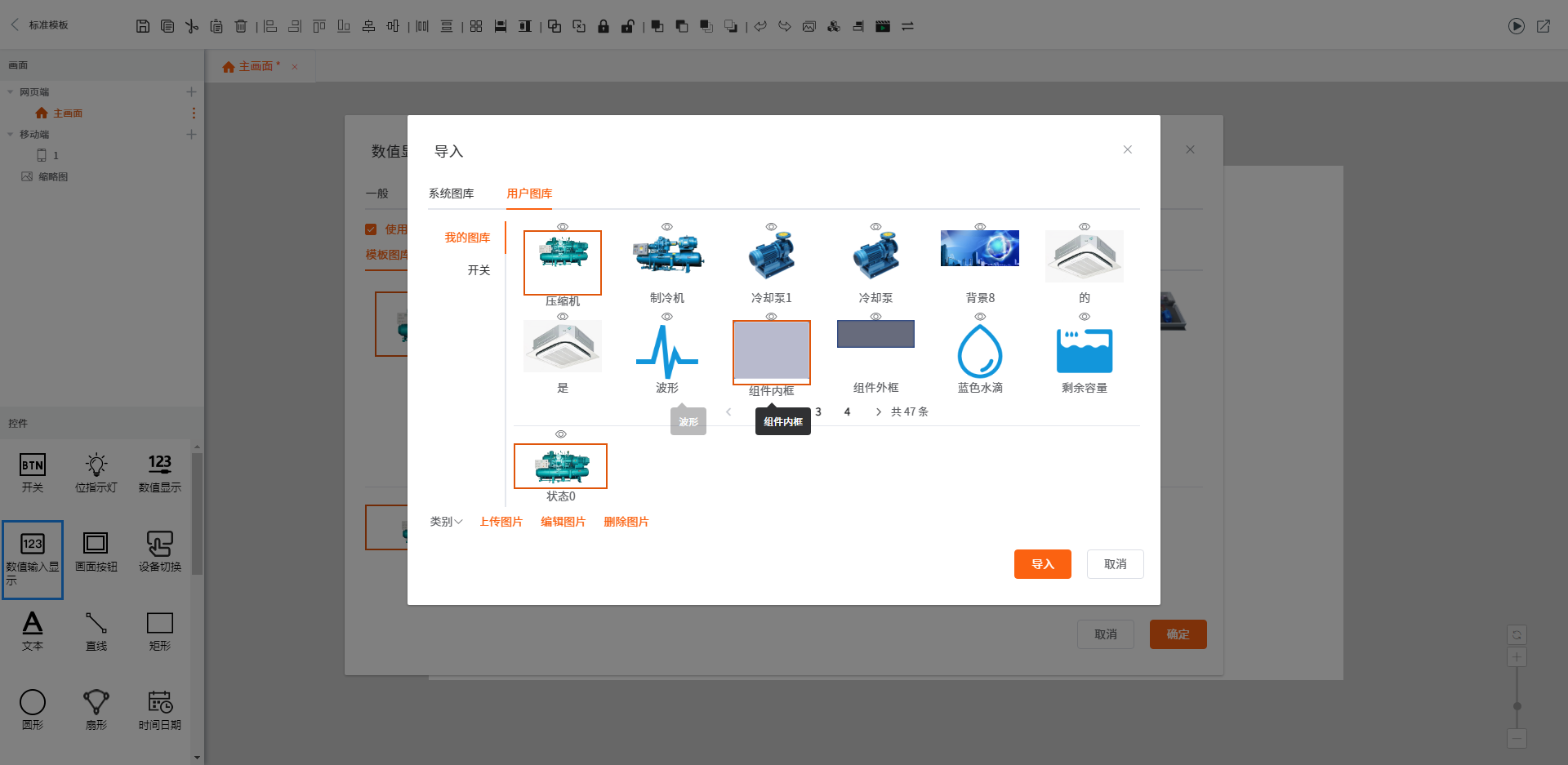

- 支持系统、用户图库导入

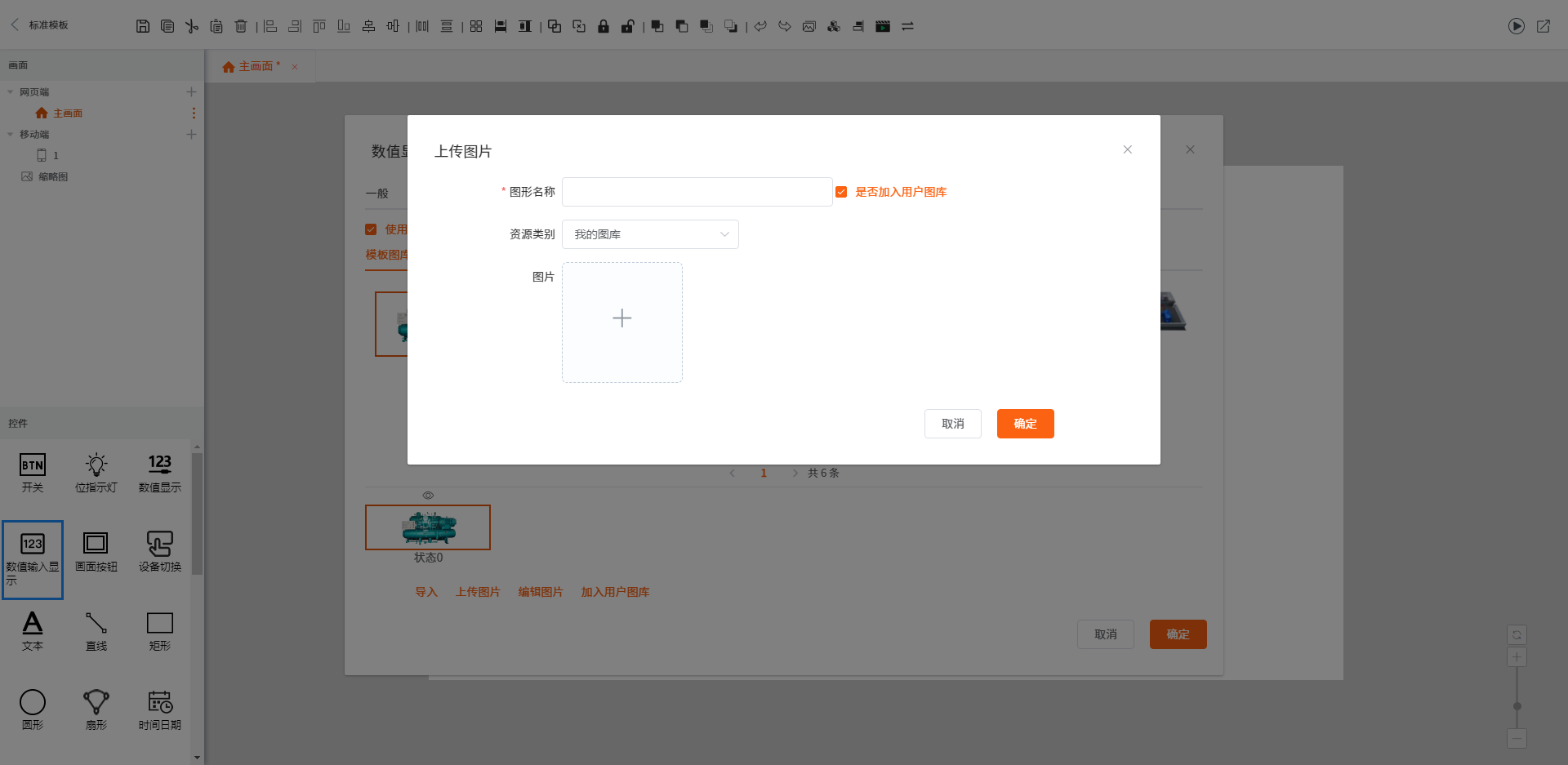

- 支持图片上传、用户图库加入
# 显隐

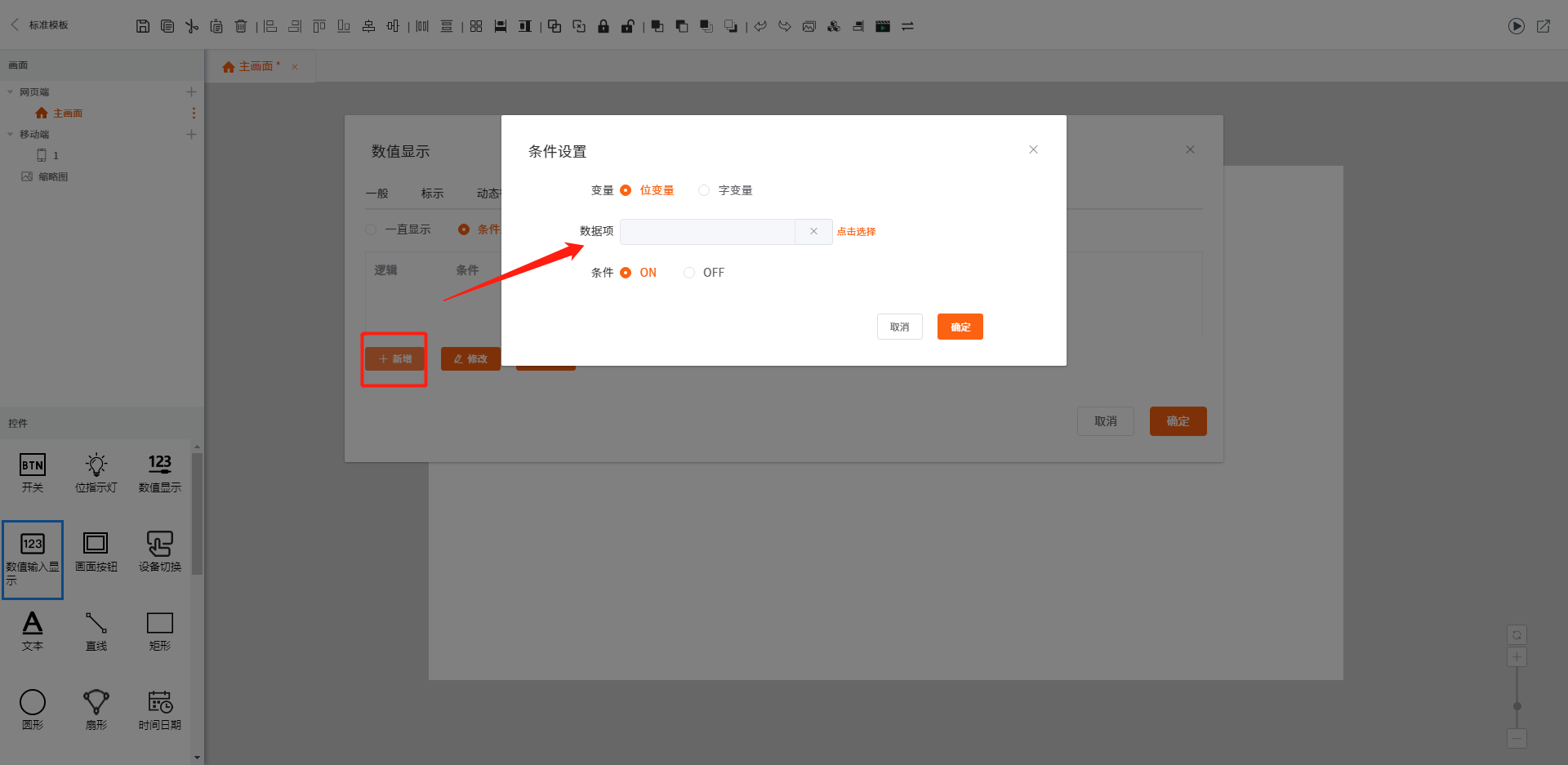

控件根据设置条件进行显示与隐藏。

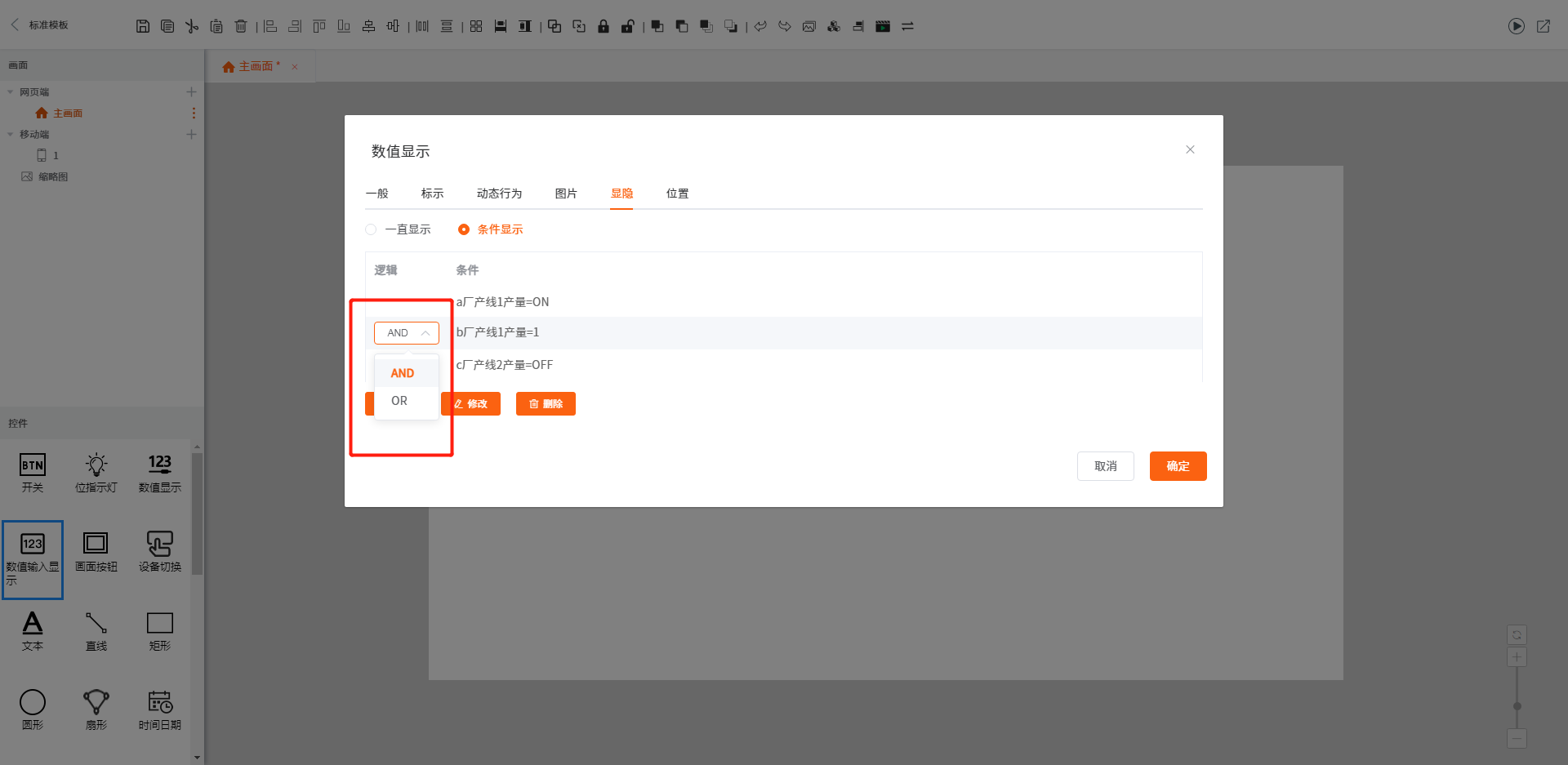

可以将多个条件组合进行判断

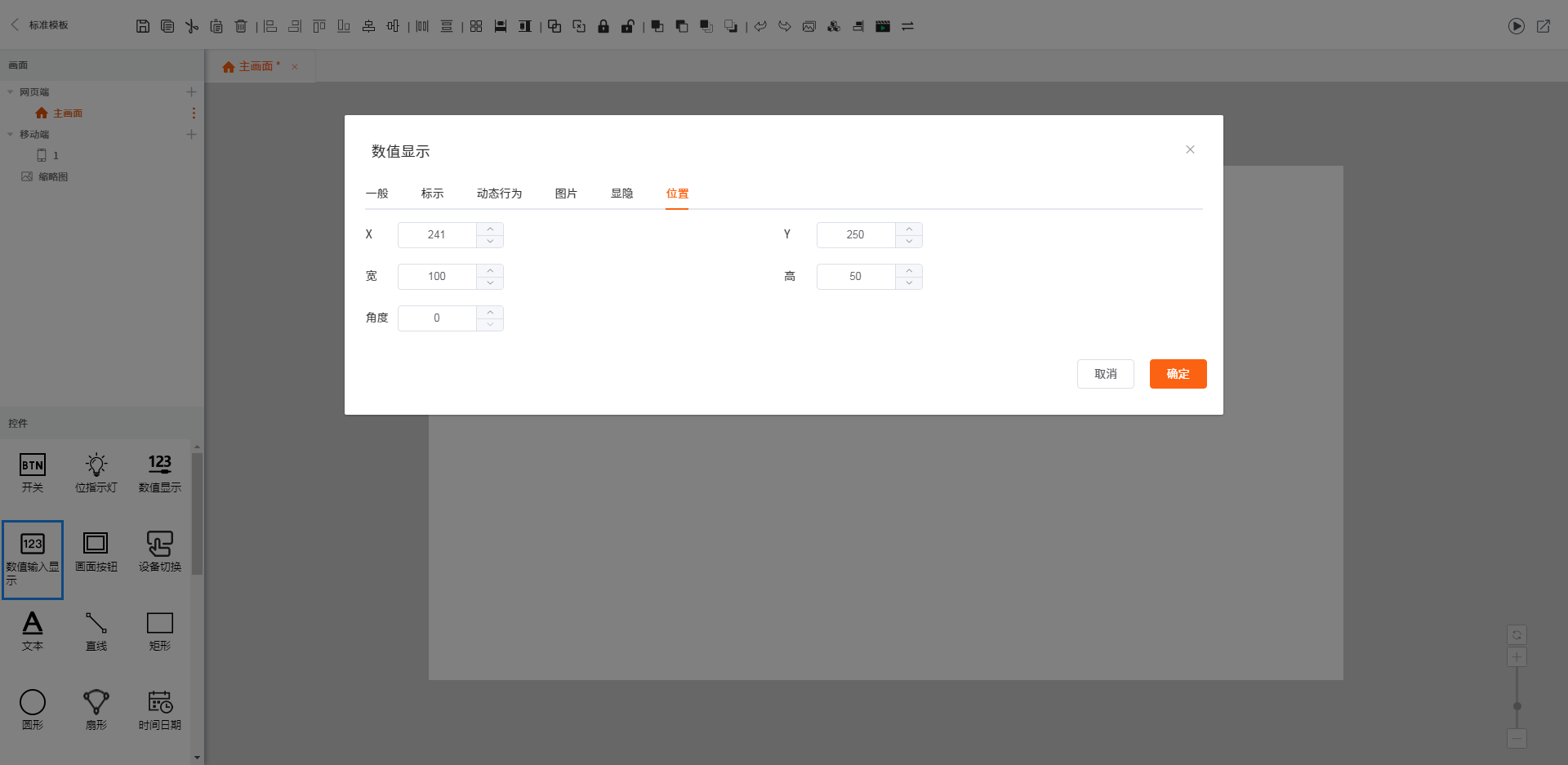

# 位置
设置控件X、Y轴坐标，宽高与旋转角度。

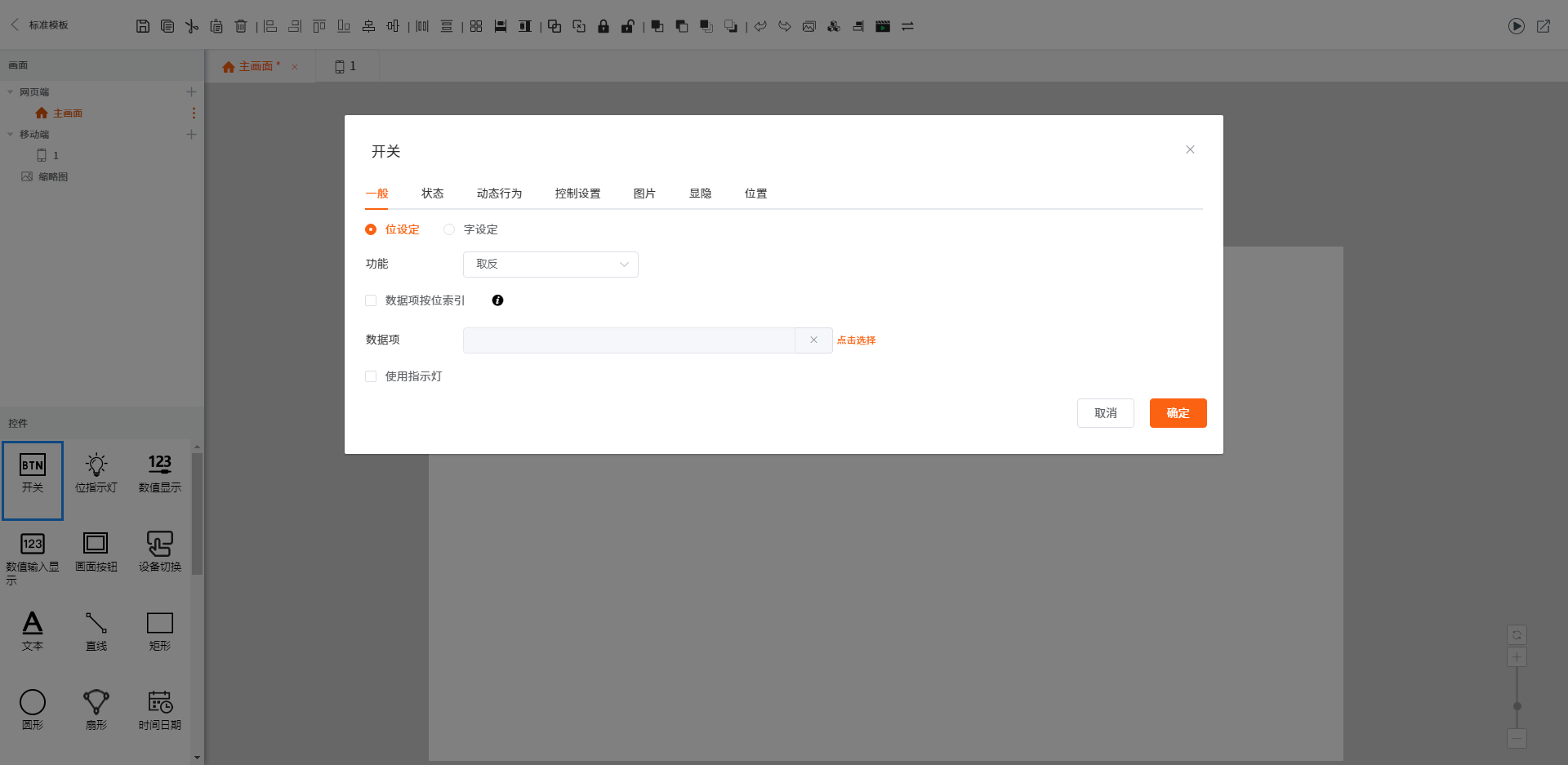

# 开关控件

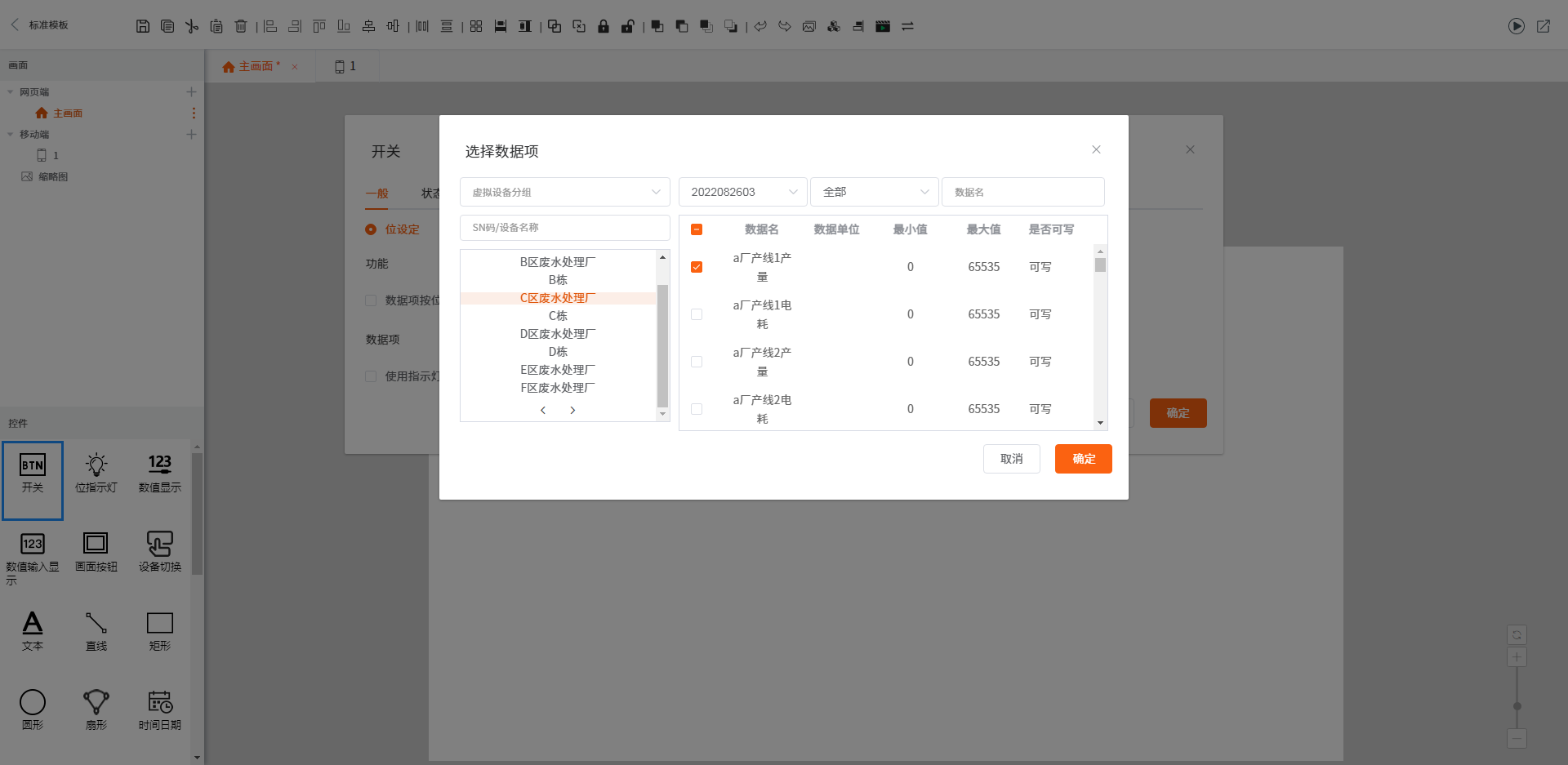

双击组件后绑定实时数据，进行写值操作。
位设定-功能：支持开（置1），关（置0），取反（值不为0置1反之置0）
字设定-功能：支持
- 加：在原值的基础上加上常数值
- 减：在原值的基础上减去常数值
- 设置常数：将值设为某个常数值
- 数据项按位索引：选择数据项转换成二进制,根据类型支持0~31位索引值,进行1跟0的改变!
注意
该功能支持的数据类型(16位正整数,16位整数,32位正整数,32位整数).
- 指示灯：支持位指示灯与字指示灯功能。
注意
1.使用指示灯功能点击控件会修改值，但不会产生按钮点击效果。
2.使用字指示灯将支持状态的新增与删除并支持控件闪烁。

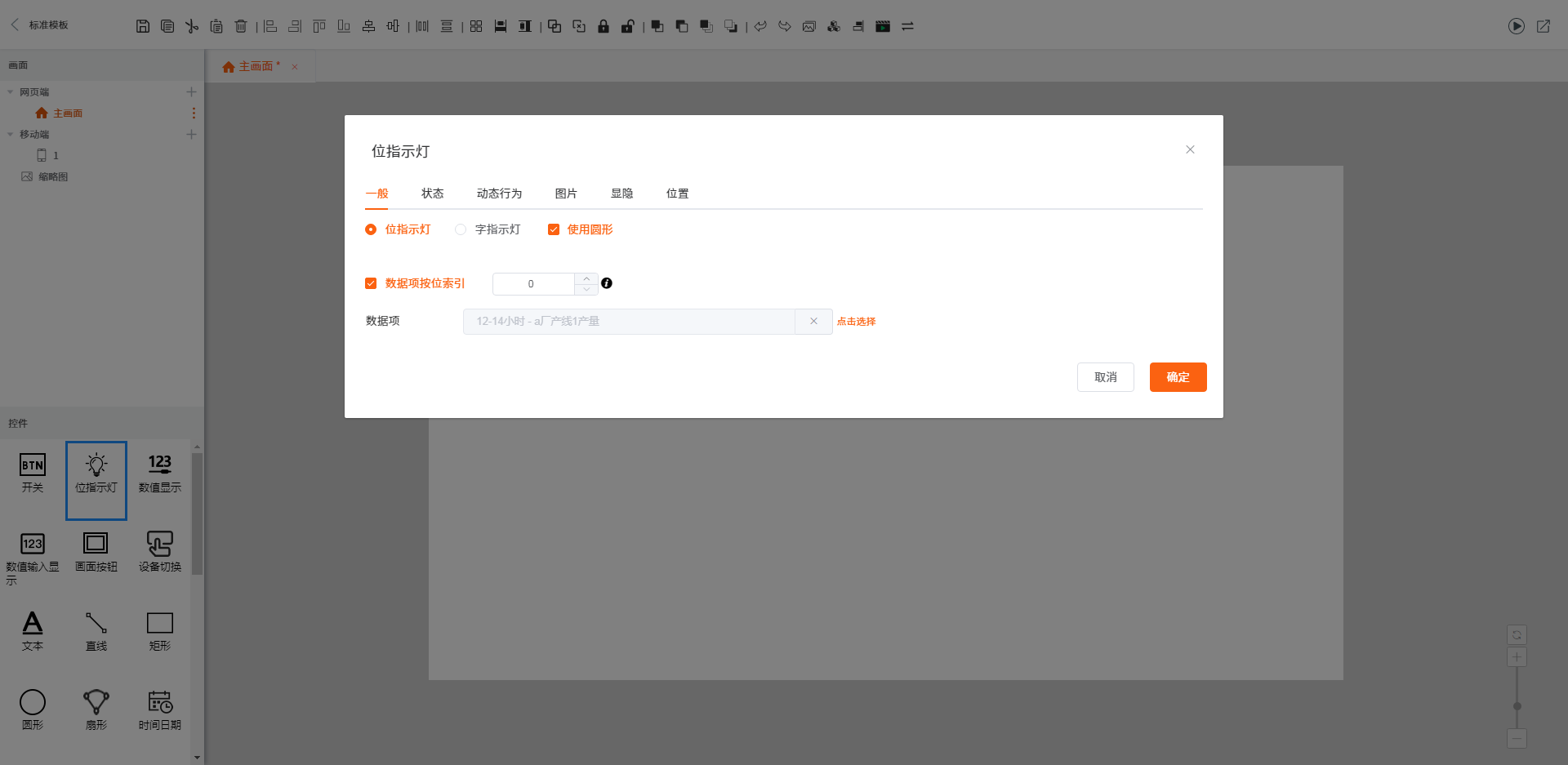

# 位指示灯
根据绑定的数据项显示相应的状态。
- 控件样式支持圆形显示。

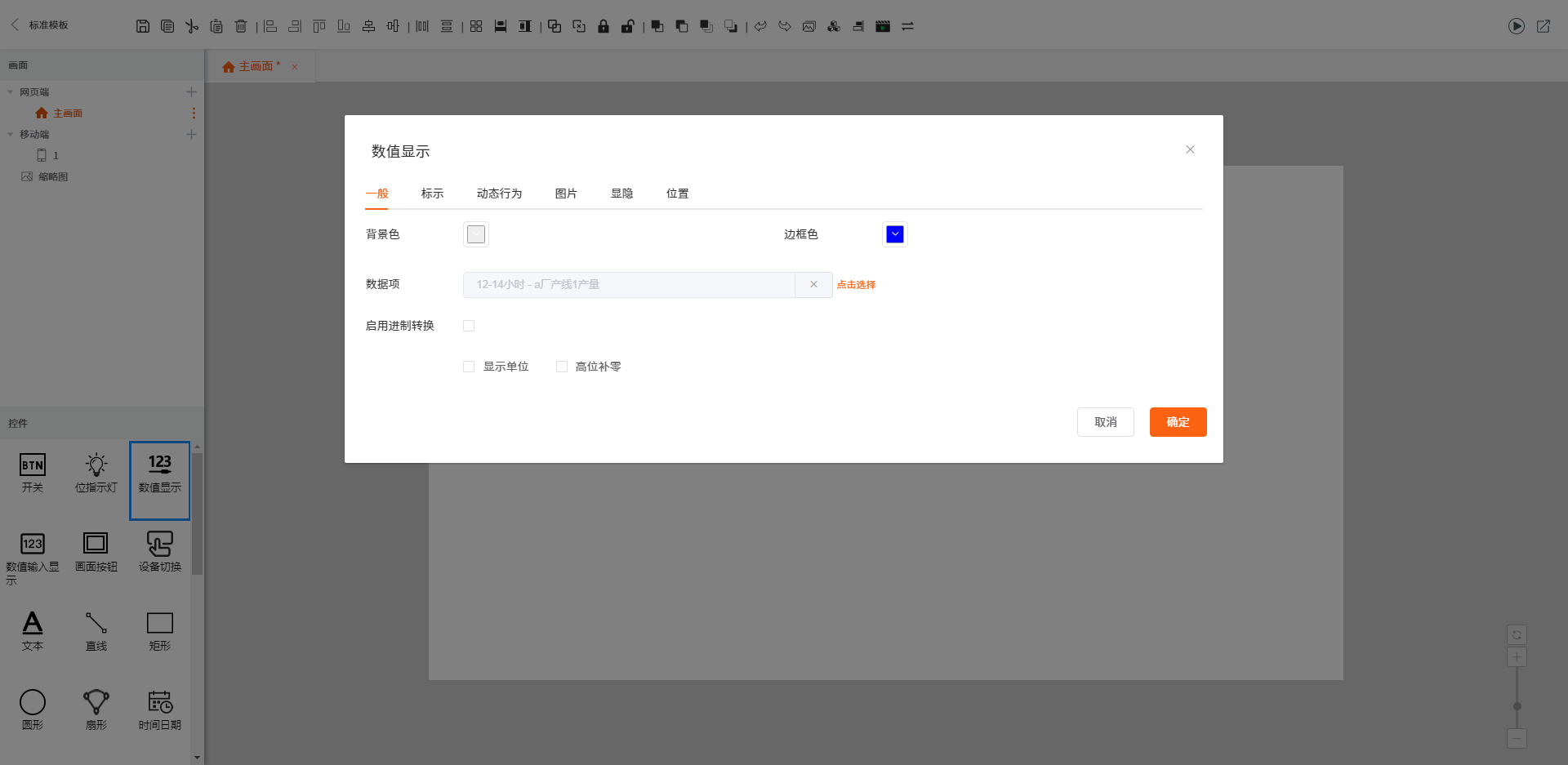

# 数值显示
显示绑定数据项的值
注意
高位补零与进制转换不能同时应用
启用进制转换：数据项将已选择的进制进行显示。（二、十、十六进制）
单位显示：数据项将根据编辑的单位进行显示。（比如：单位'个'，数据项值'5'，显示'5个'）
高位补零：根据设置总数进行补零操作。（比如：总数'5'，数据项值'12'，显示'00012'）

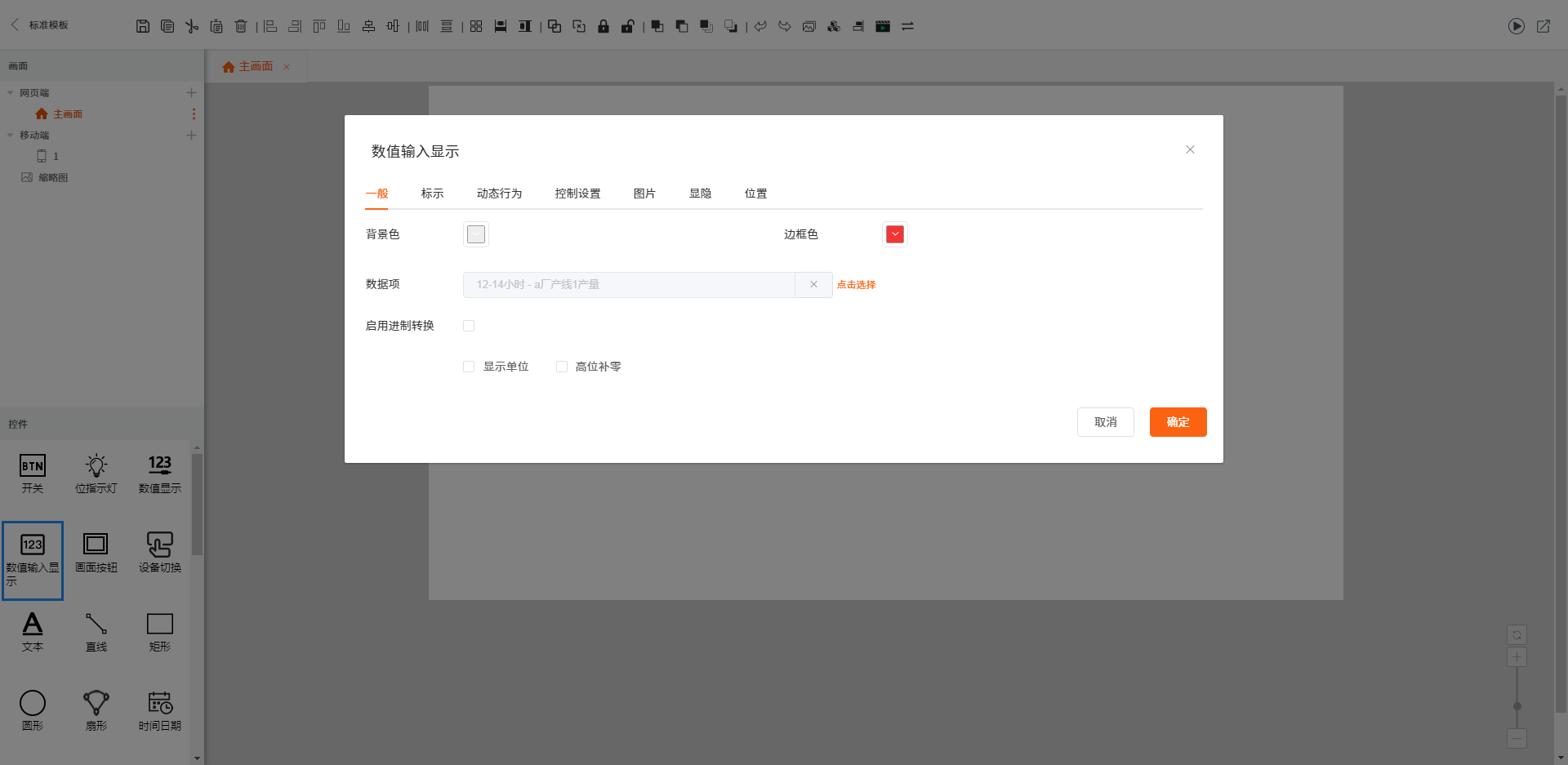

# 数值输入显示
可以显示与修改绑定数据项的值
注意
高位补零与进制转换不能同时应用
启用进制转换：数据项将转换为对应进制格式进行输入与显示。（二、十、十六进制）
单位显示：数据项将根据编辑的单位进行显示。（比如：单位'个'，数据项值'5'，显示'5个'）
高位补零：根据设置总数进行补零操作。（比如：总数'5'，数据项值'12'，显示'00012'）

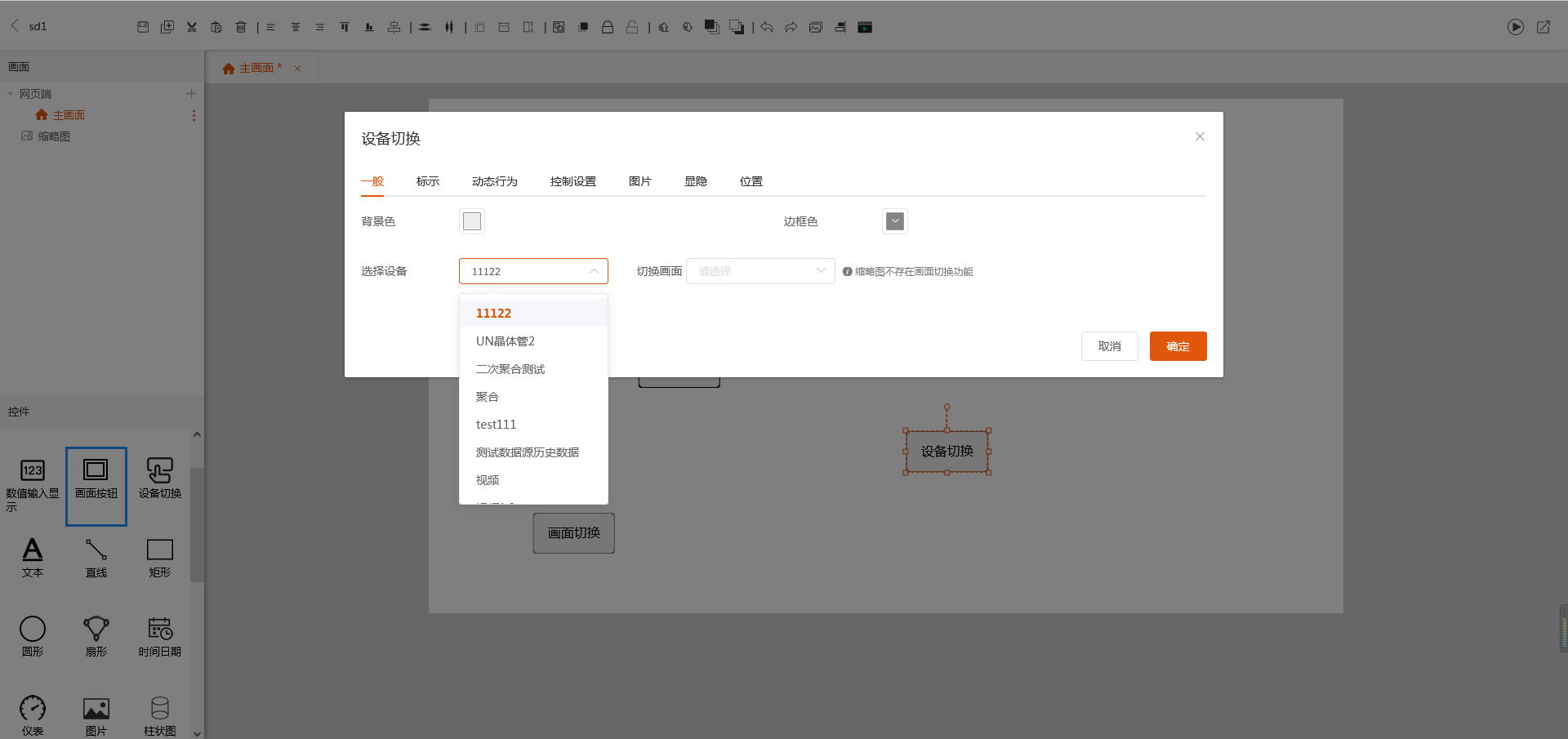

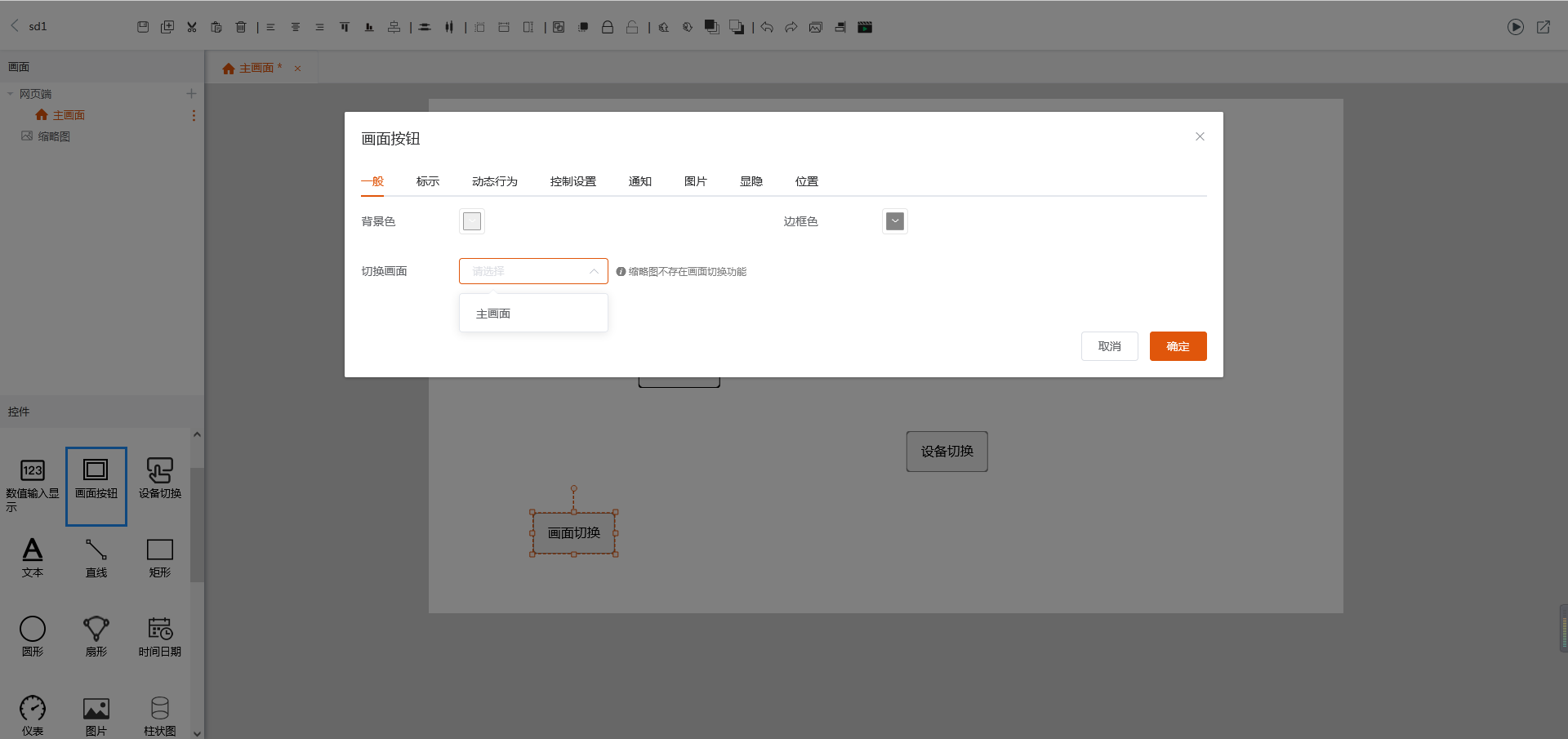

# 画面按钮和设备切换
在组态画面中添加后，点击画面切换按钮可以跳转到该模板的其他画面，点击设备切换按钮则会直接跳转至目标设备的指定模板画面。
注意：这两个按钮都不支持跳转到缩略图的功能，也不能在缩略图中使用。

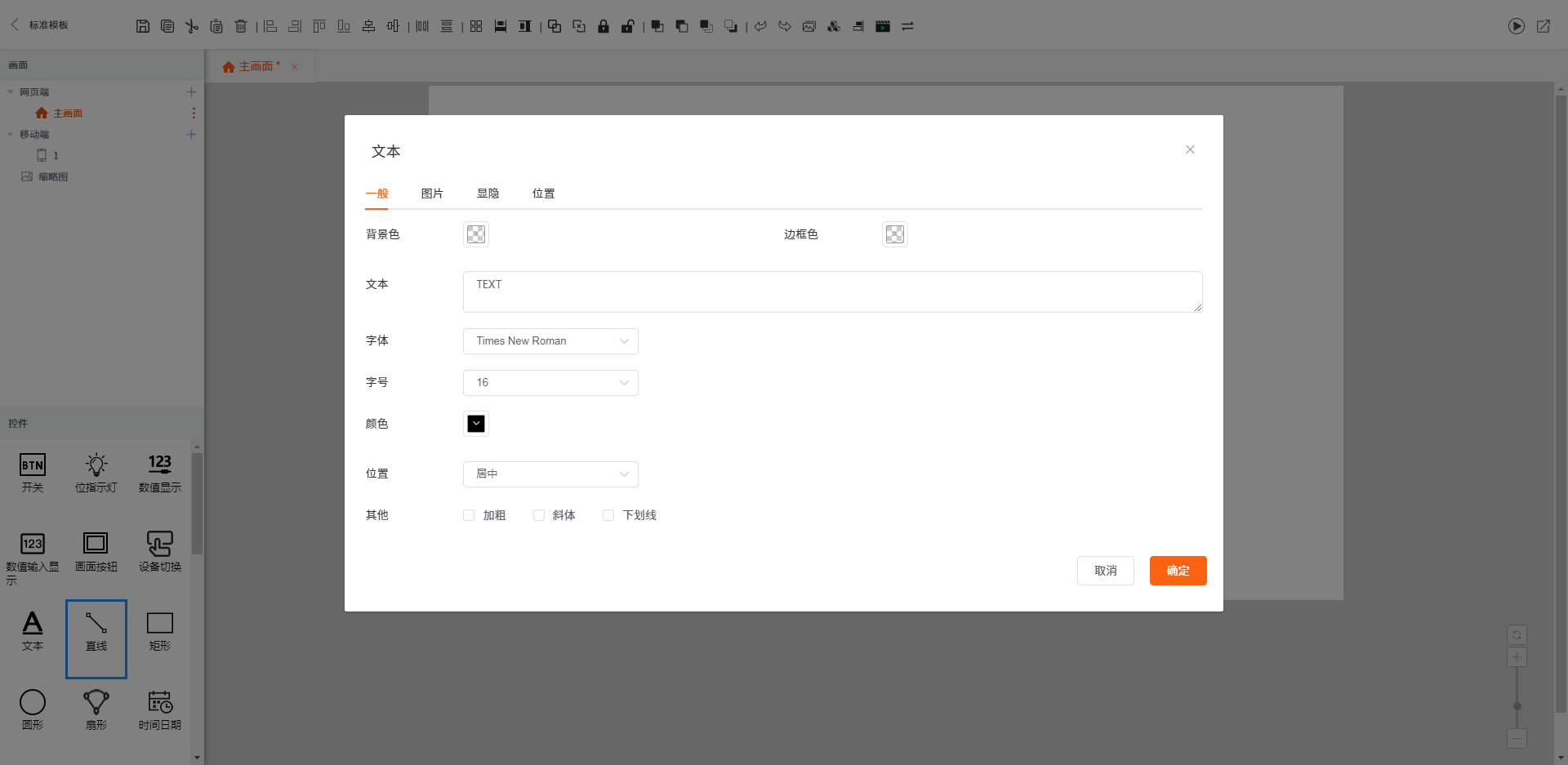

# 文本
可任意添加文本进行显示。
# 直线、矩形、圆形、扇形、折线、多边形
控件支持一些图形显示。

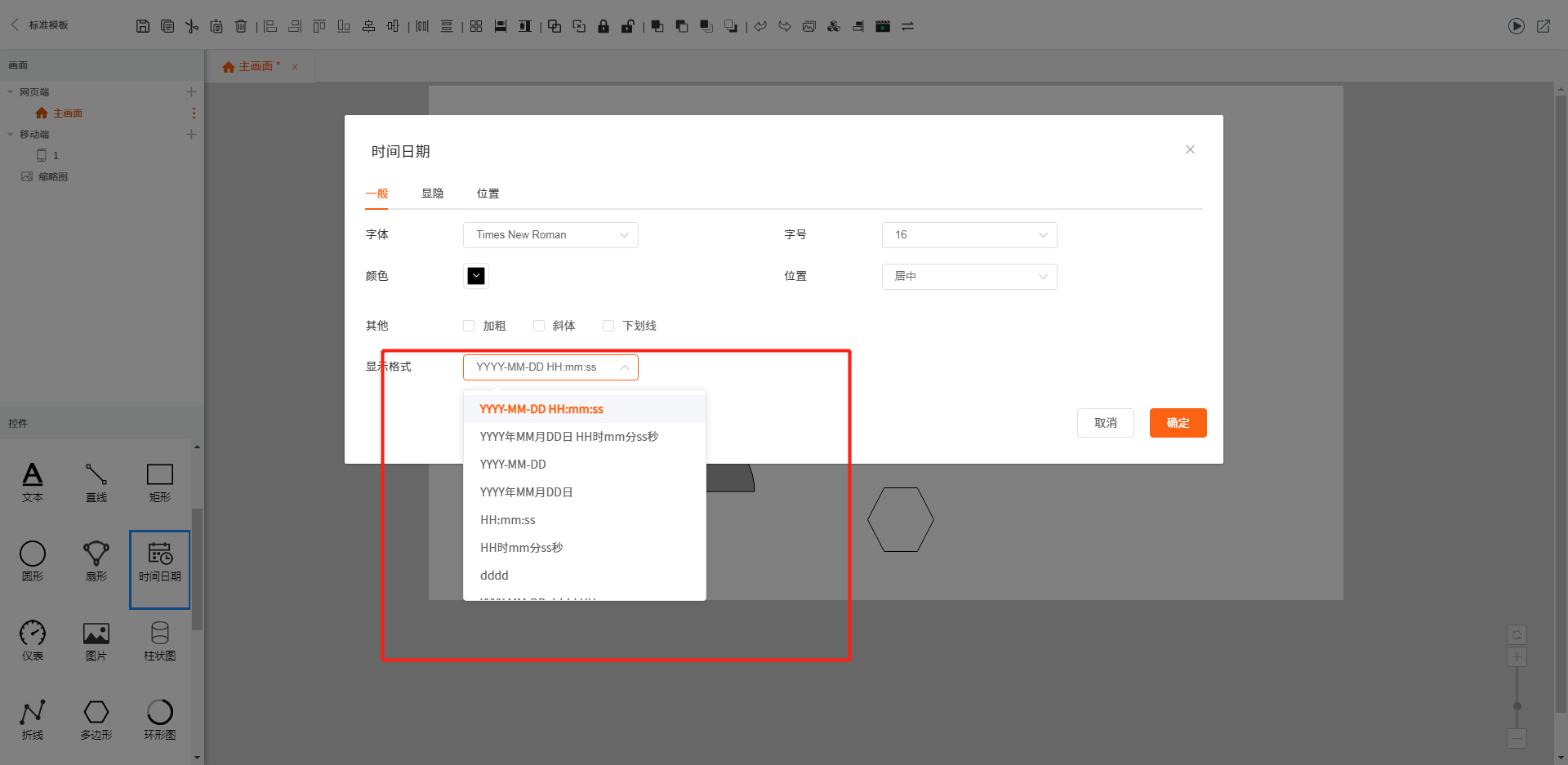

# 时间日期
控件可根据所选的时间格式显示对应日期时间。
# 仪表、柱状图、环形图
控件根据绑定数据项显示对应刻度。

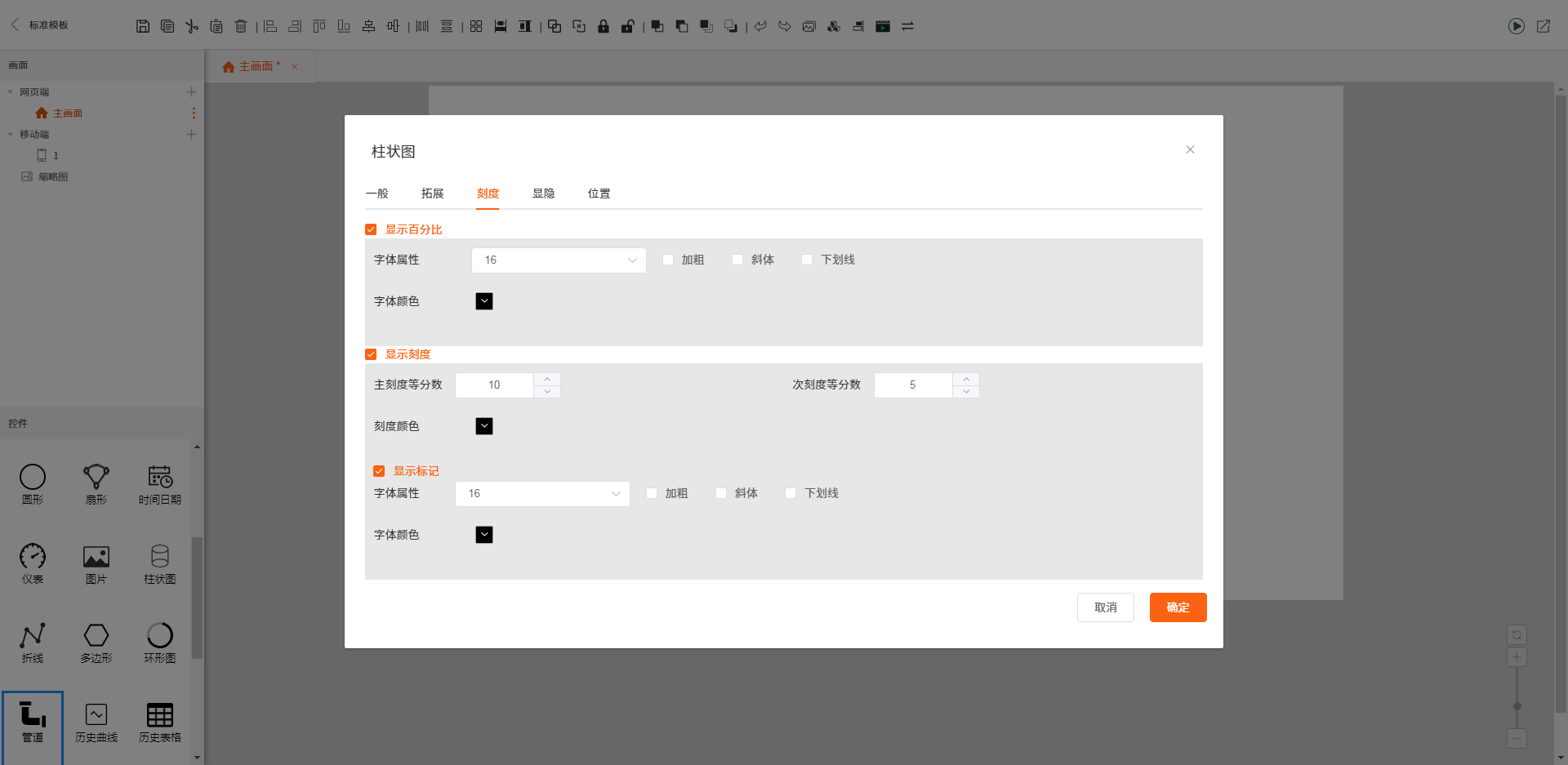

- 刻度
设置控件刻度样式。
注意
1.仪表只支持显示刻度，不支持显示百分比。
2.只有仪表支持小数位与比例缩放。

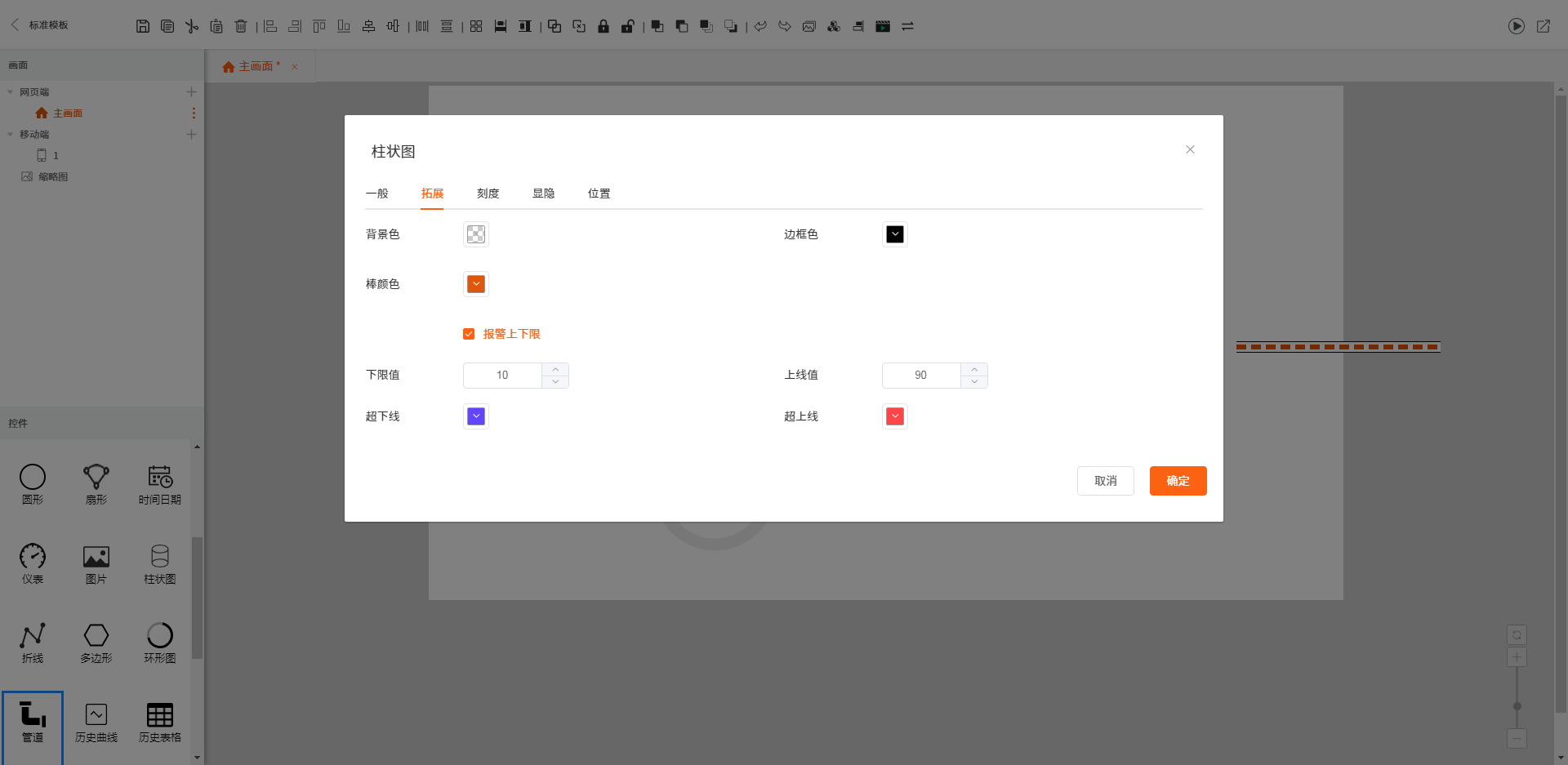

- 扩展
设置控件显示样式。

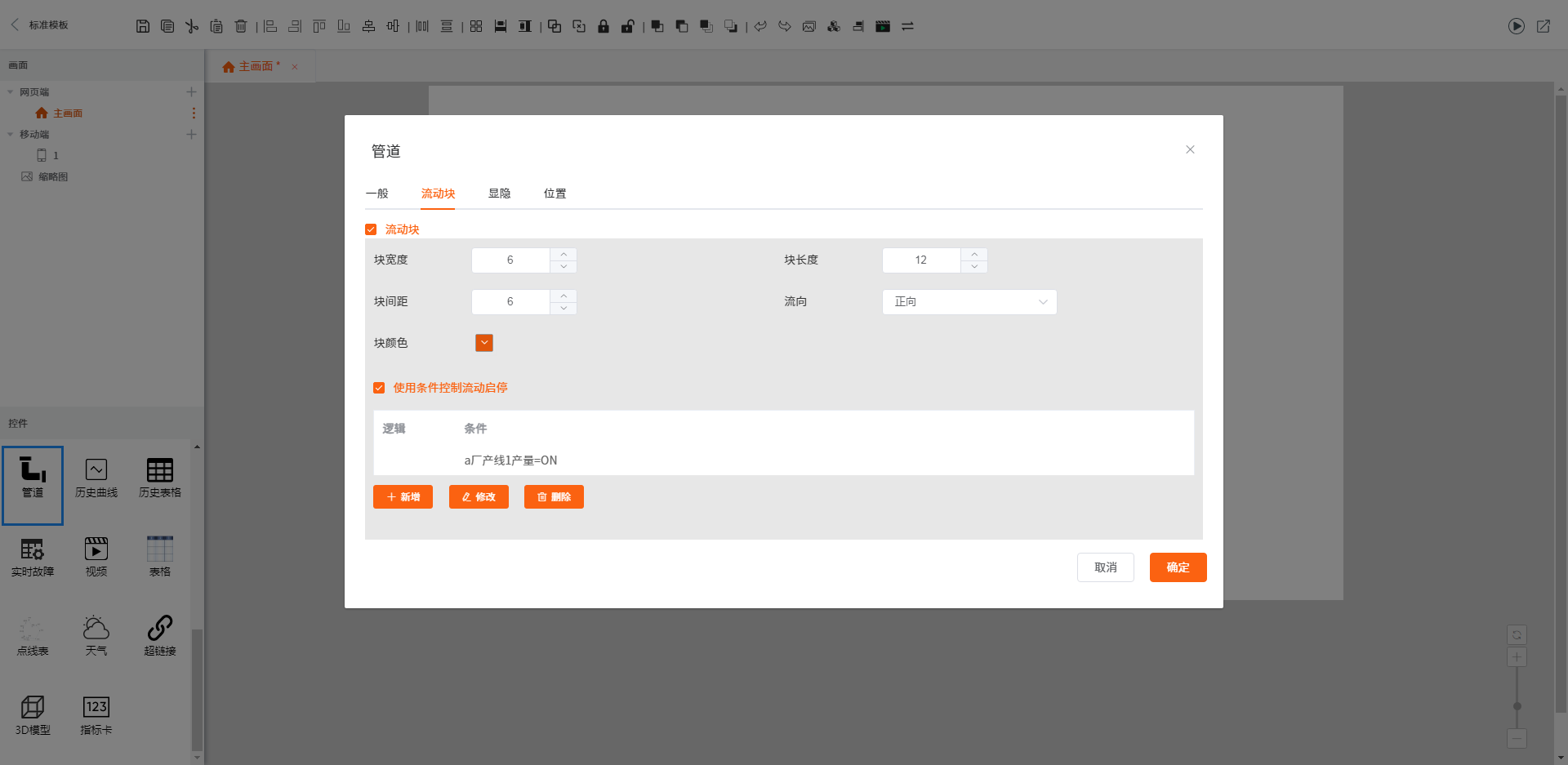

# 管道
根据条件设置管道的流动状态

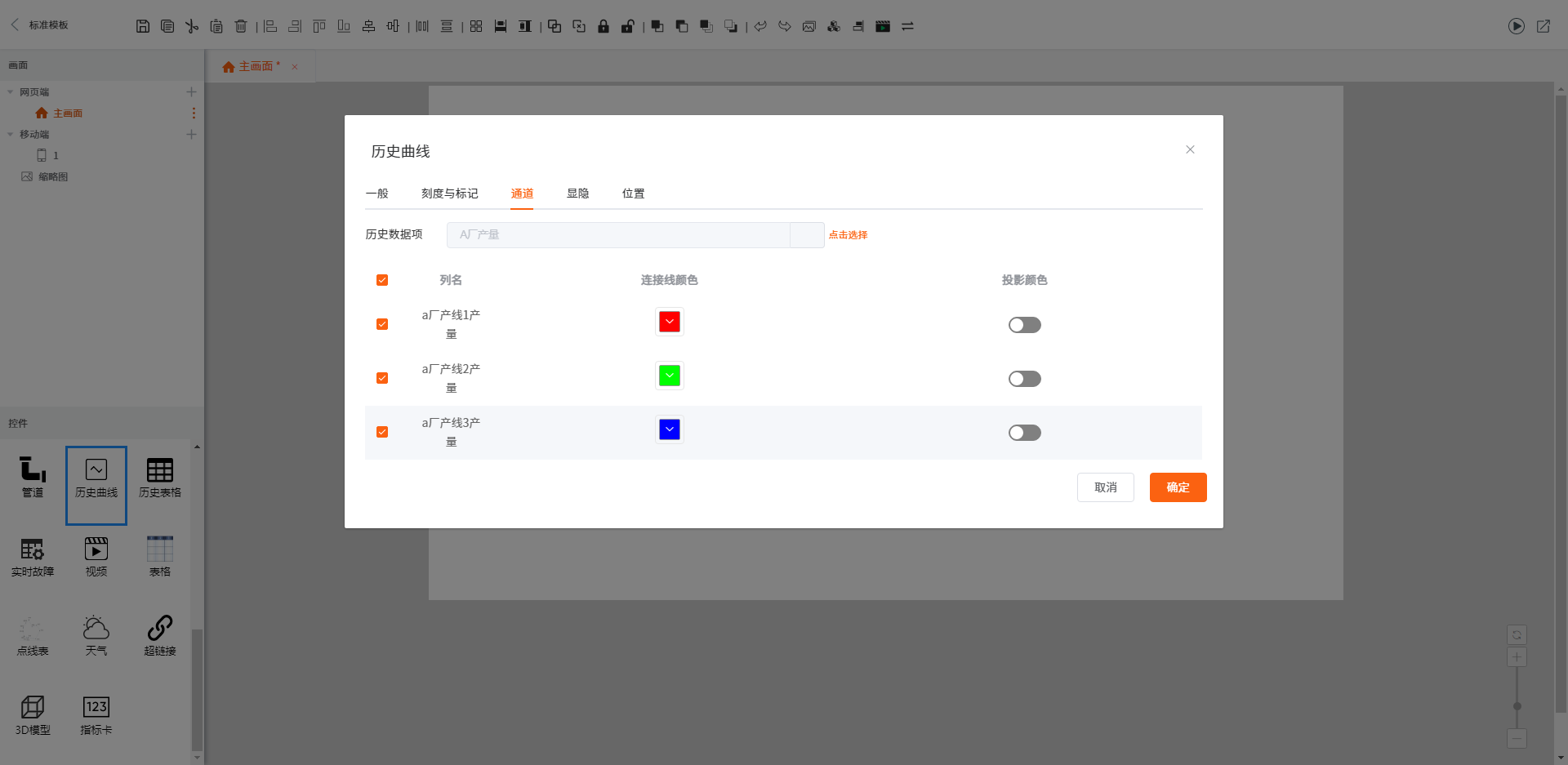

# 历史曲线
控件根据绑定数据项显示历史数据曲线。

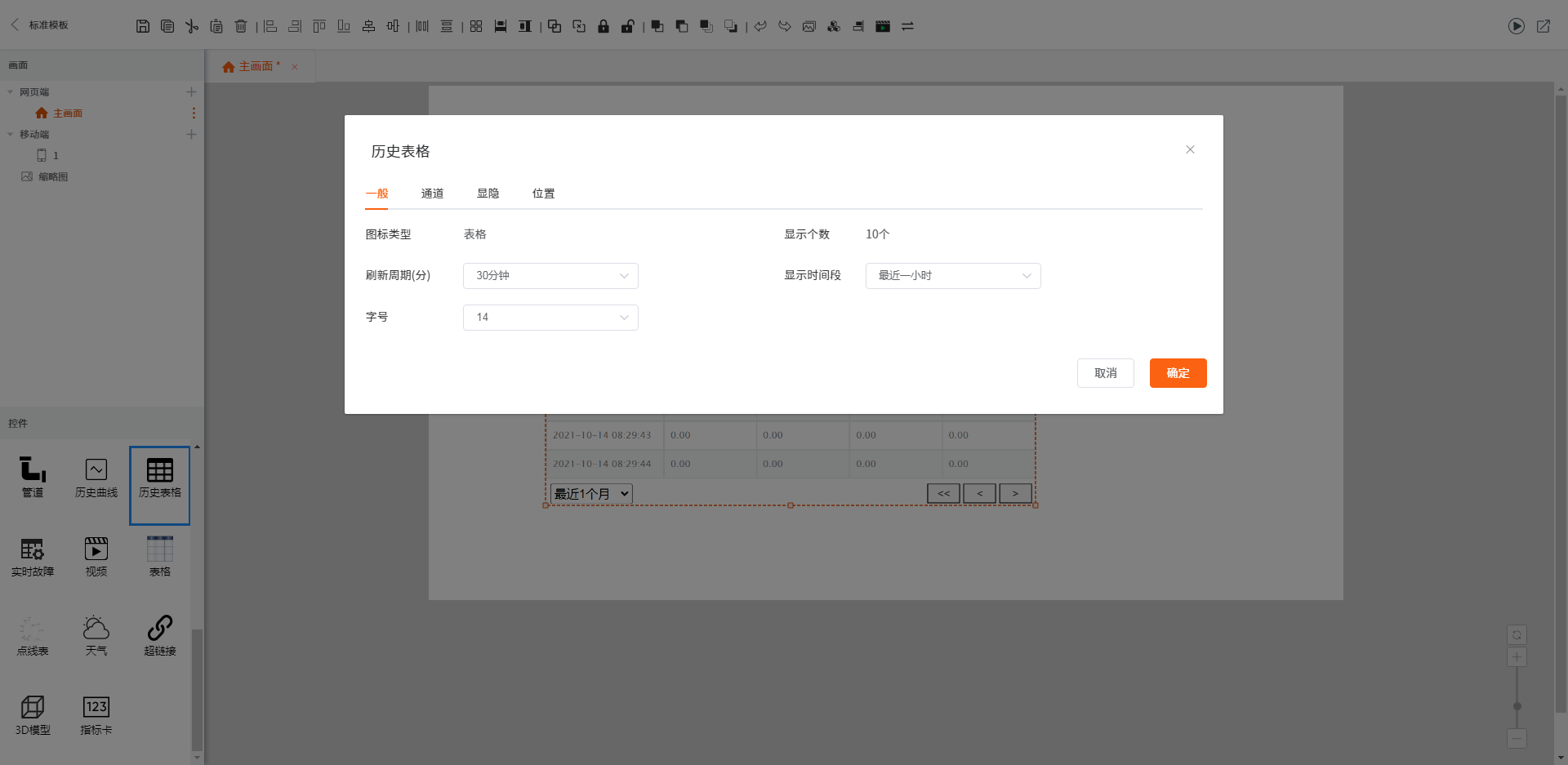

# 历史表格
控件根据绑定数据项显示历史数据表格。

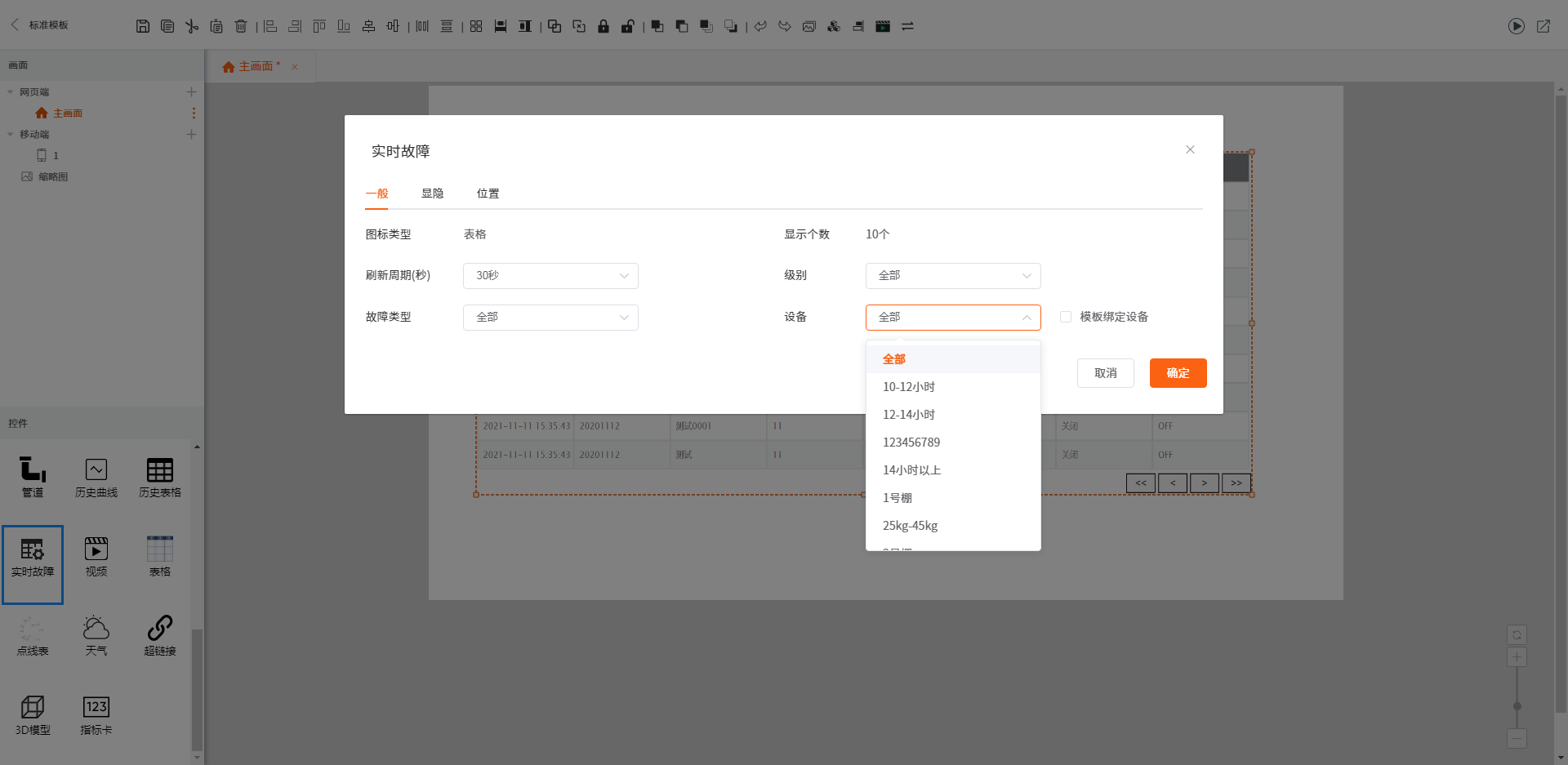

# 实时故障
注意
勾选模板绑定设备，将会显示模板绑定设备的实时故障。
控件根据选择的设备显示实时故障表格。

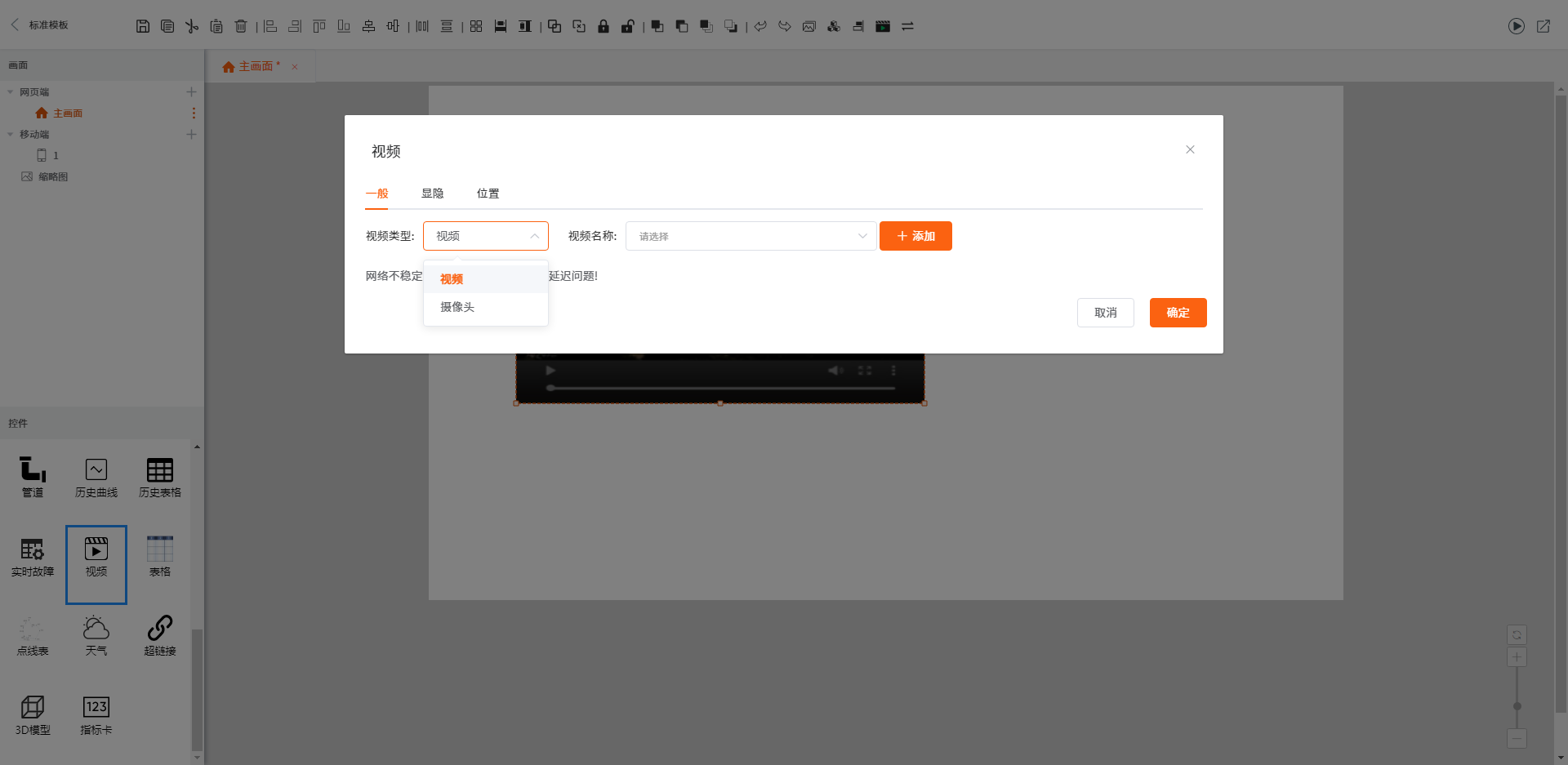

# 视频
控件可根据视频地址进行画面播放。
注意
视频：表示直播地址只能进行画面播放
摄像头：除直播还可以控制摄像头移动、录像、对话、画面放大、截屏等。（需摄像头本身支持这些功能）
使用摄像头功能需开通第三方账户配置。

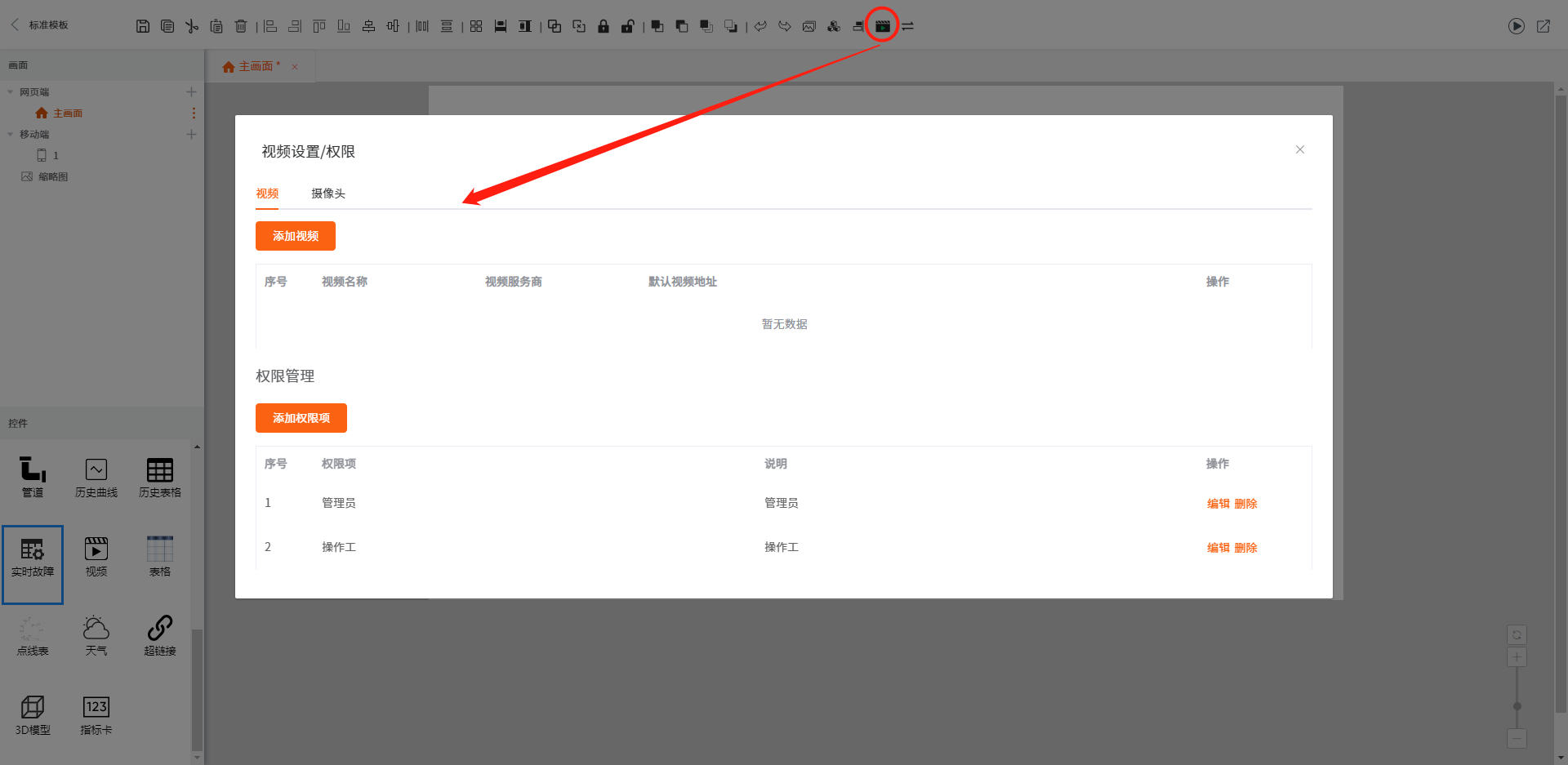

添加视频组件前需要进行补充设置。点击工具栏最右侧的“视频设置 / 权限”按钮，可以对视频权限进行管理，同时可以编辑、新增或删除视频监控直播与摄像头地址。
注意
1.网络不稳定可能会导致画面显示存在延迟问题!
2.如提示第三方账户配置不存在，请根据提示说明进行操作！

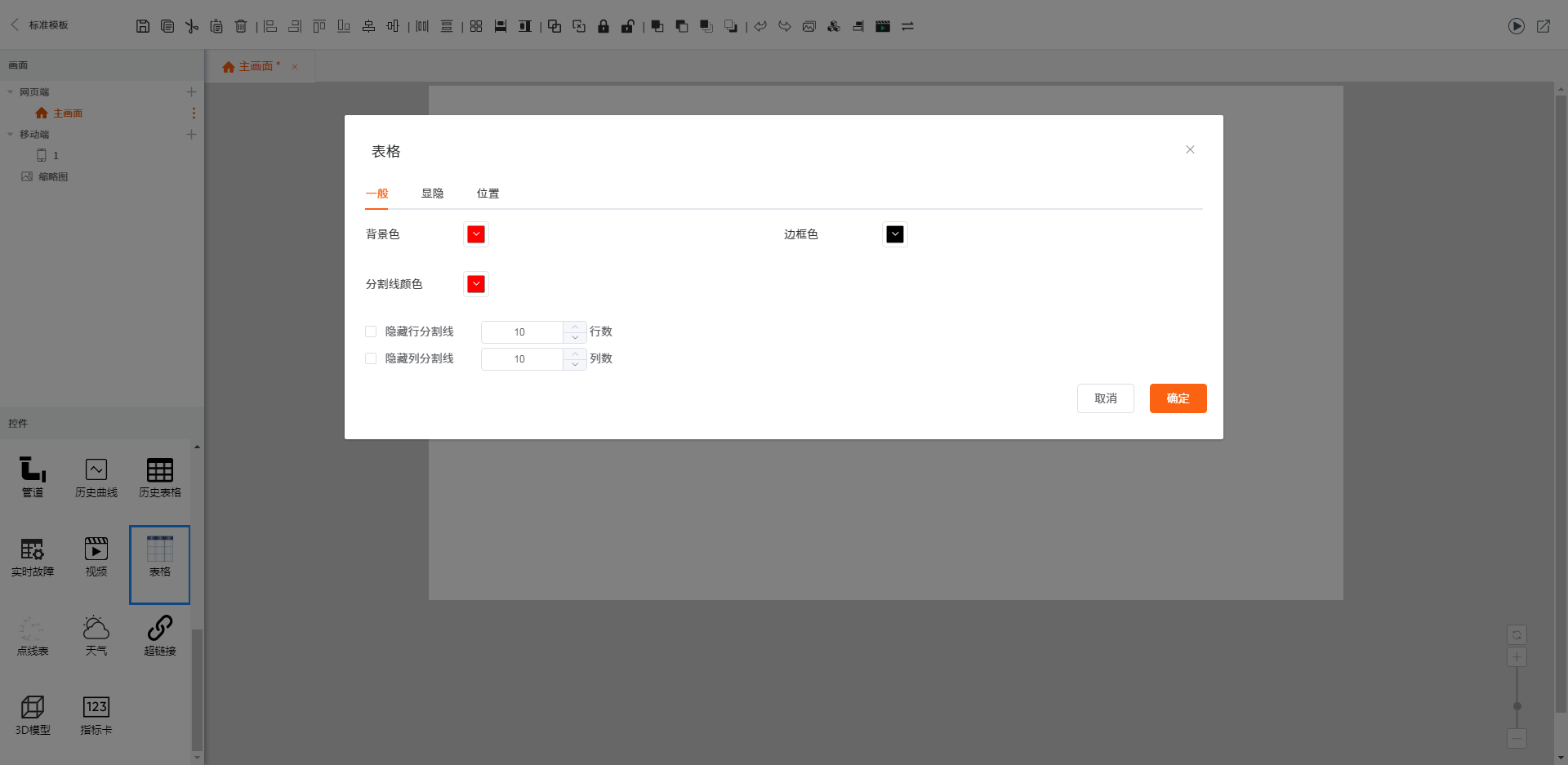

# 表格
控件支持自定义行列
# 点线表

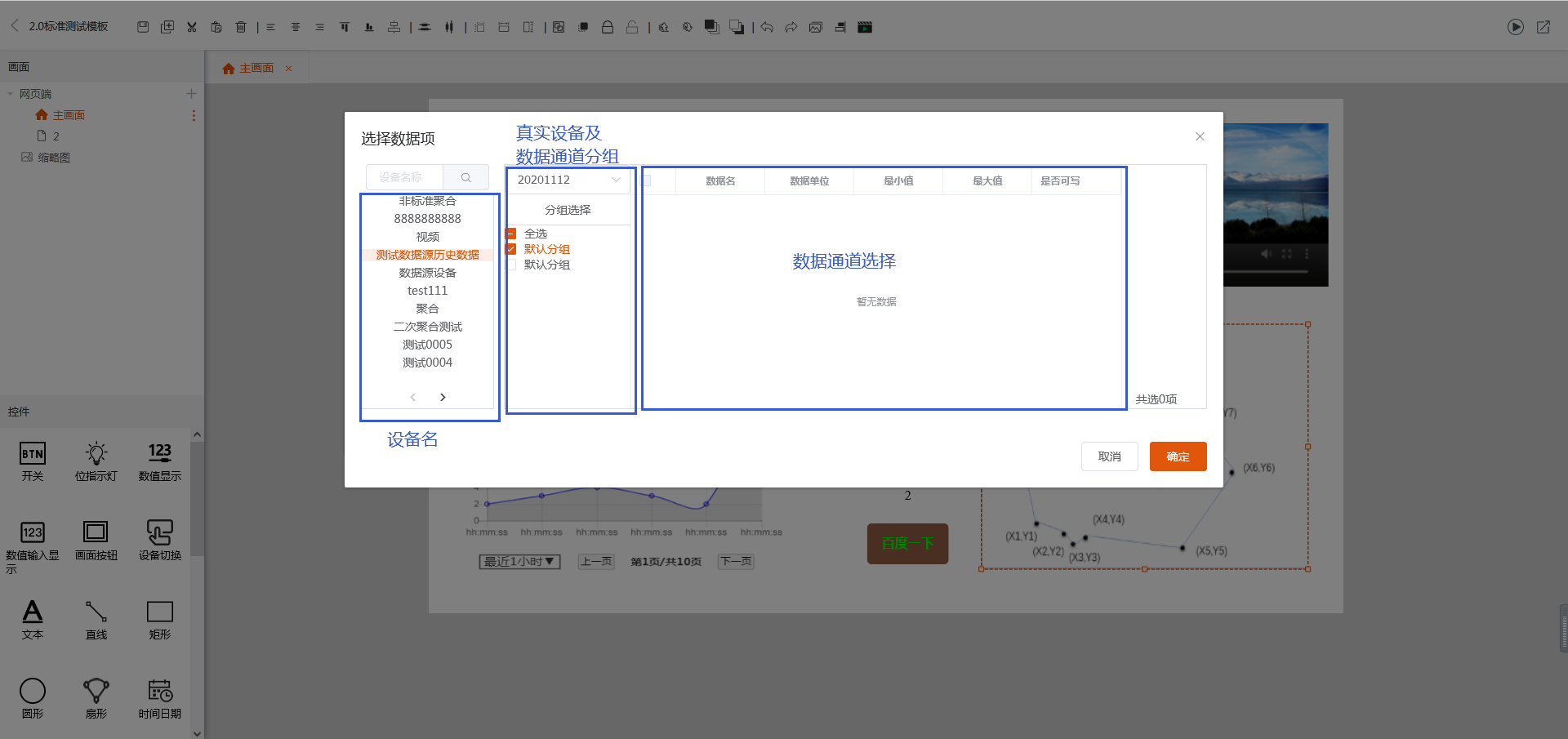

X轴数据项：点击“选择”，选择X轴数据项（系统会自动按照数据名进行排序，排序规则：数字 < 汉字 < 英文）。
然后选择Y轴数据，规则与X轴一致。
最后确认时会进行选择比较X轴的个数和Y轴的个数是否一致，不一致则无法保存。

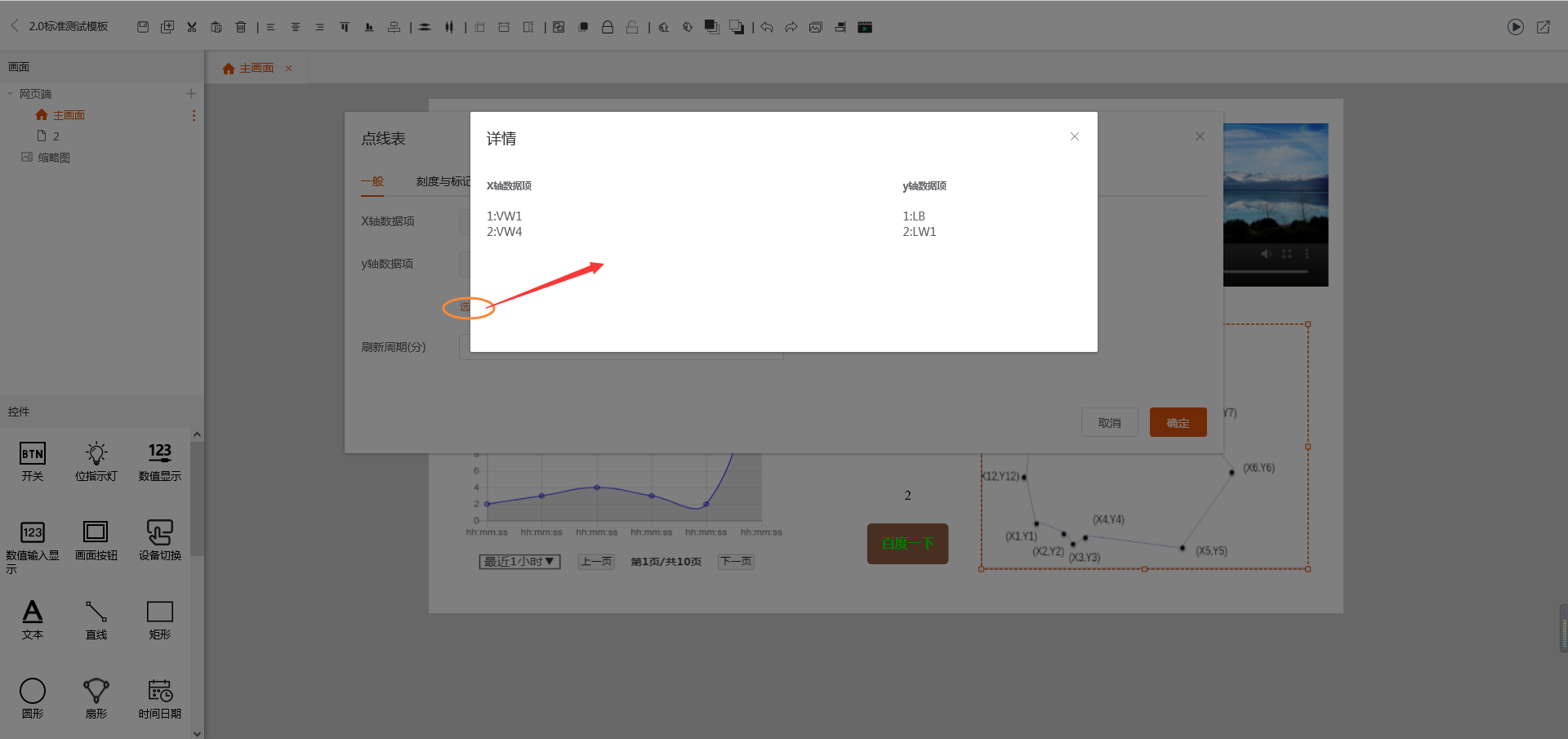

点击“选择详情”，会看到X轴、Y轴选择的数据项，并按照选择的规则排序好。
注意：如果修改过数据项，需要先点击“确认”以保存结果，再双击组件，并选择“选择详情”，这时显示的结果才是修改后的；否则仍然会显示修改前的。
# 天气
天气组件的地址不能自定义，而是和该模板绑定的虚拟设备所处地区相关联，默认只显示地级行政区（如果是直辖市或特别行政区，则直接显示其对应的城市名）的天气。
# 超链接
控件支持添加链接地址进行页面跳转。

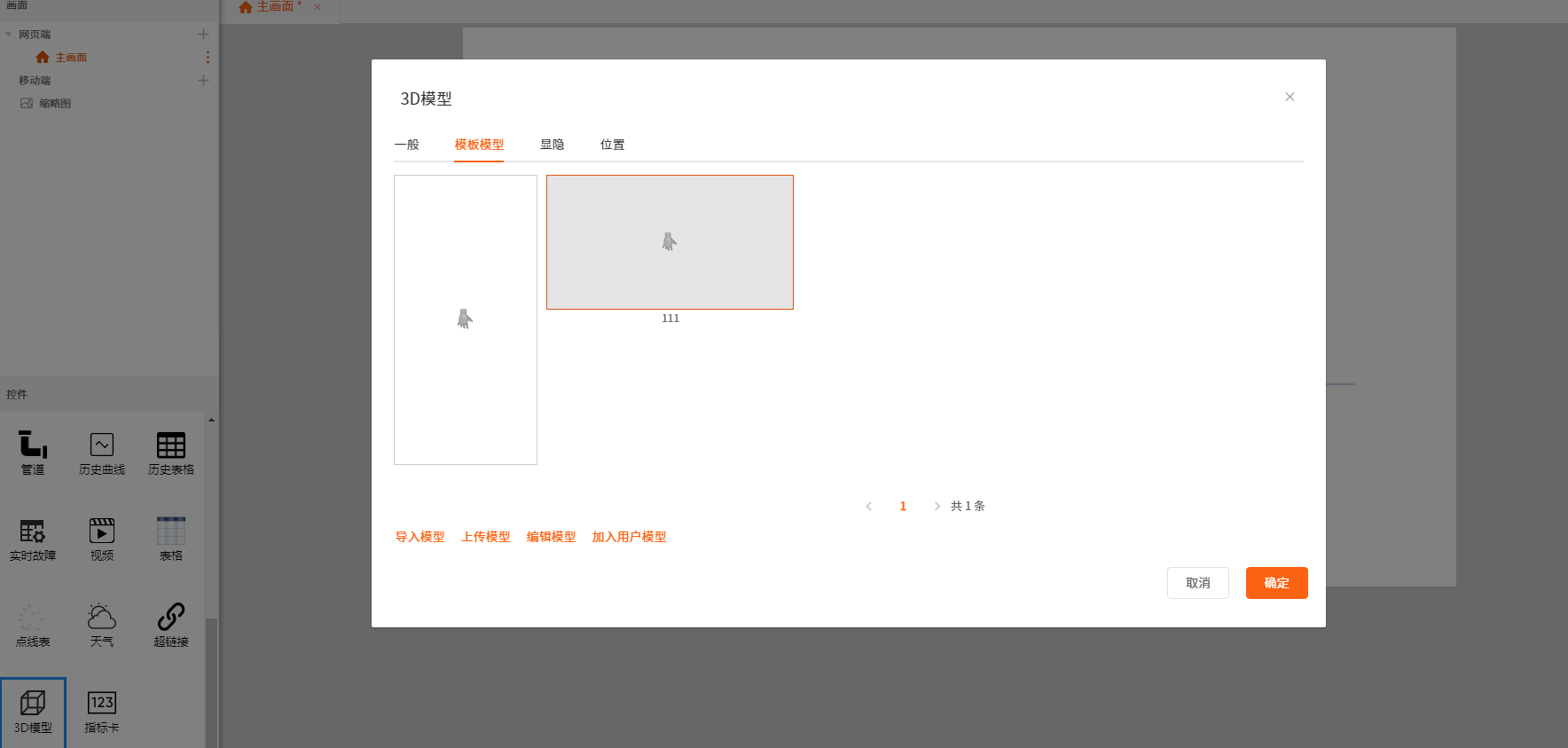

# 3D模型
组态中也可以加入3d模型，3d模型的导入与图库导入类似，3D模型需要提前创建好再导入

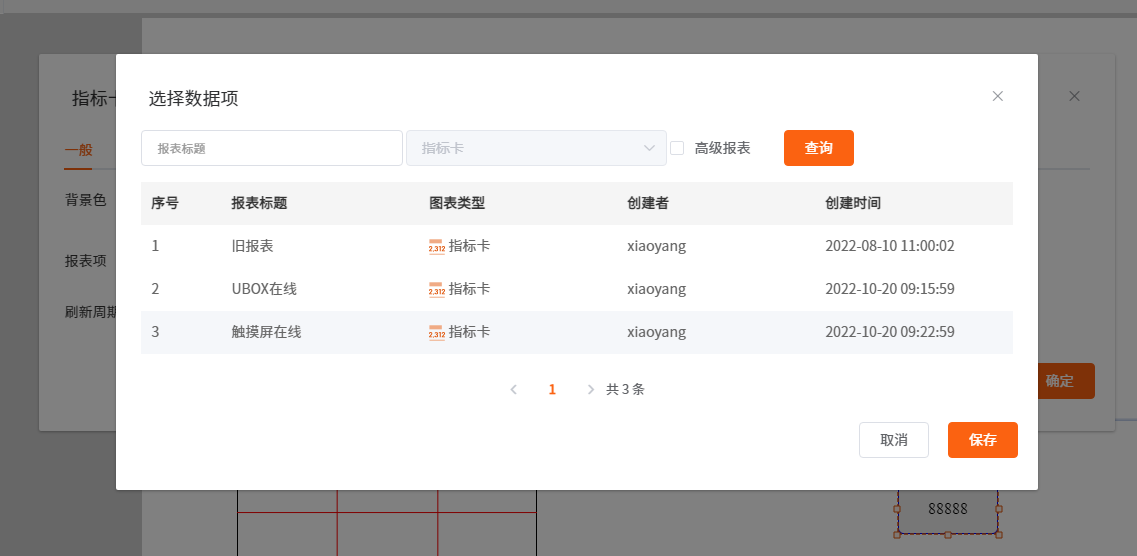

# 指标卡
指标卡组件支持将高级报表中的指标卡报表放到该组态中，并支持修改对应的基础属性。

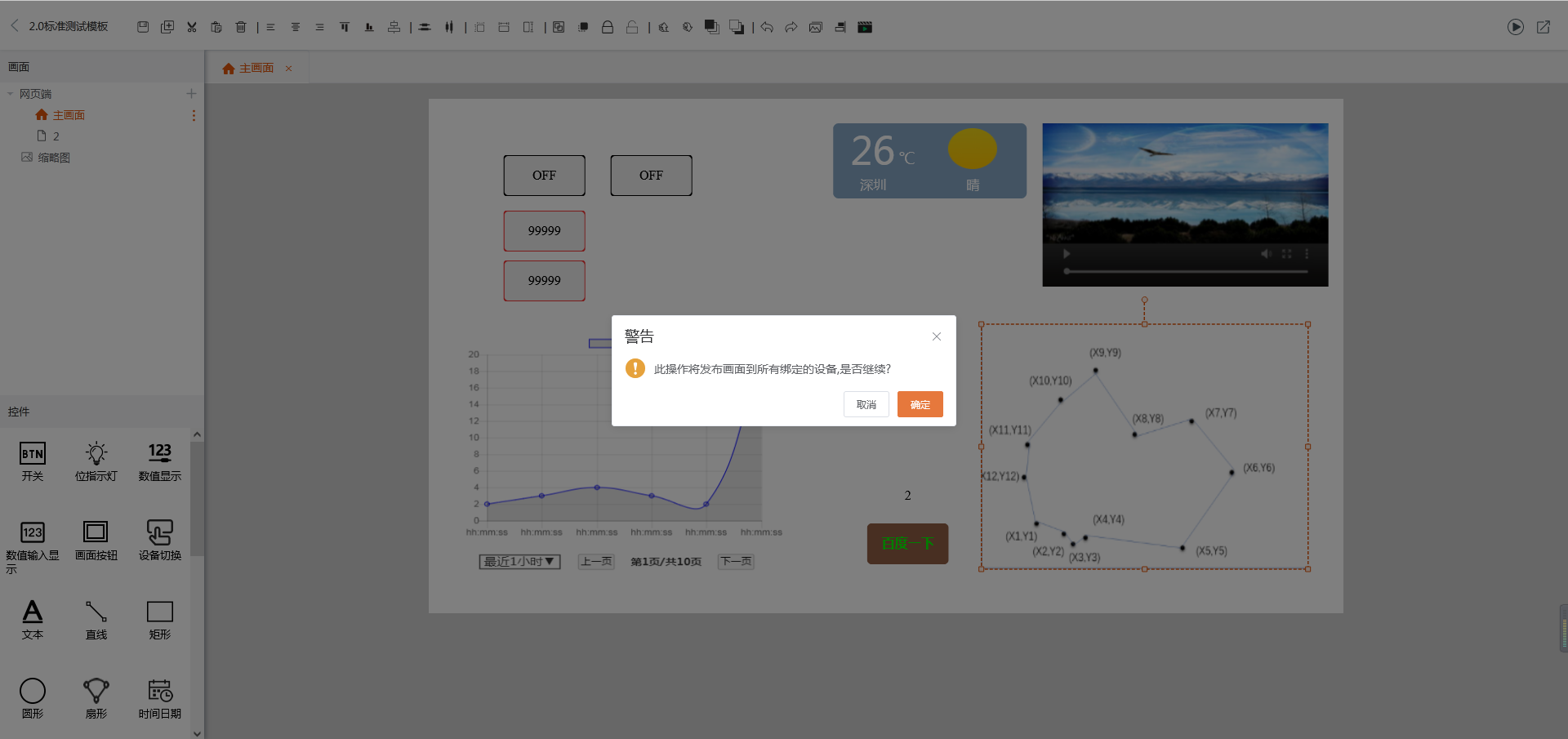

④ 模板模拟和发布

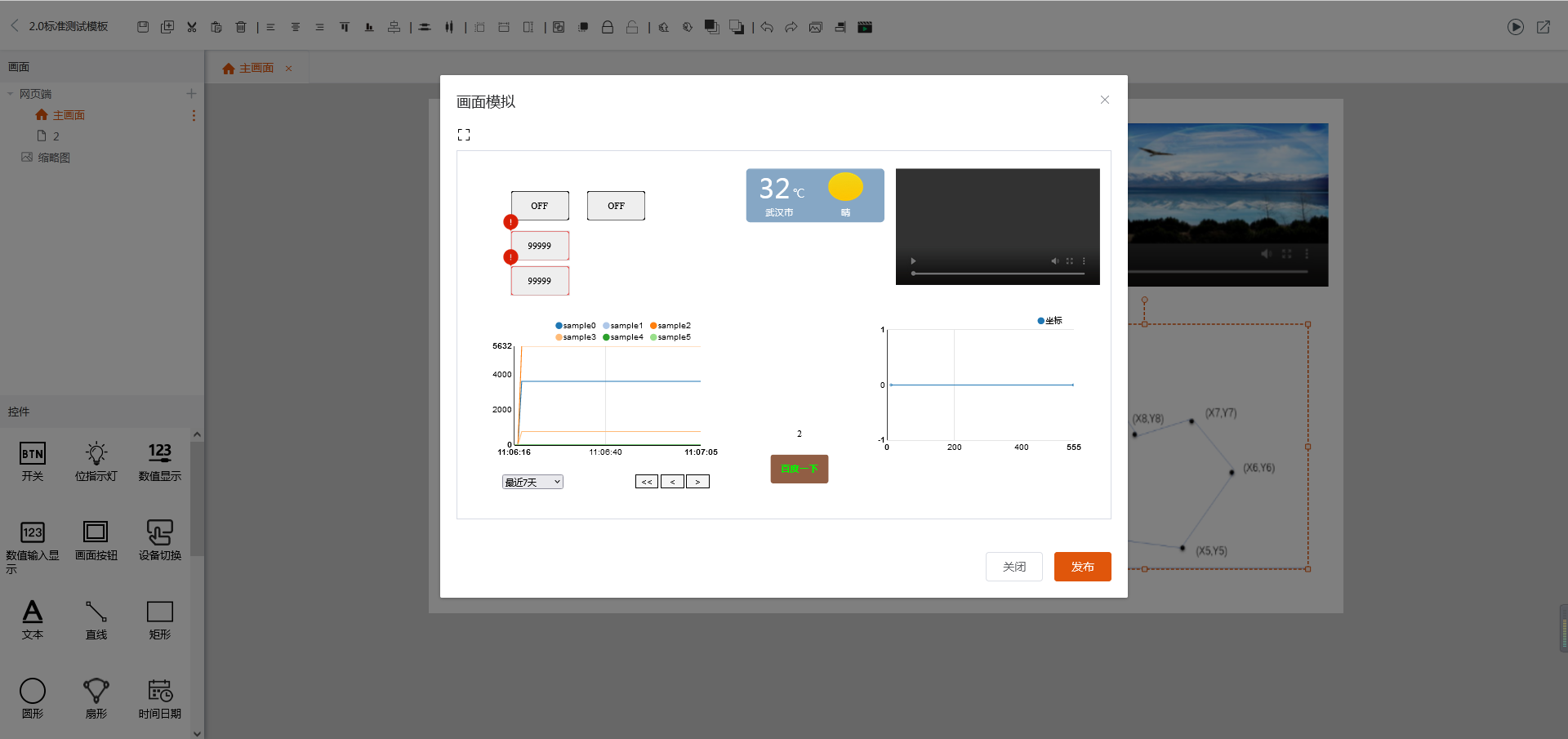

点击“模拟”会模拟当前组态画面在【组态监控】中的展示效果。此项需要模板绑定虚拟设备后才能使用，并且会在模拟画面的同时保存所有的改动。
已保存的模板，其所有的改动并不能立即在【组态监控】中显示，必须点击“发布”，才能查看改动效果。
# III. 模板数据源

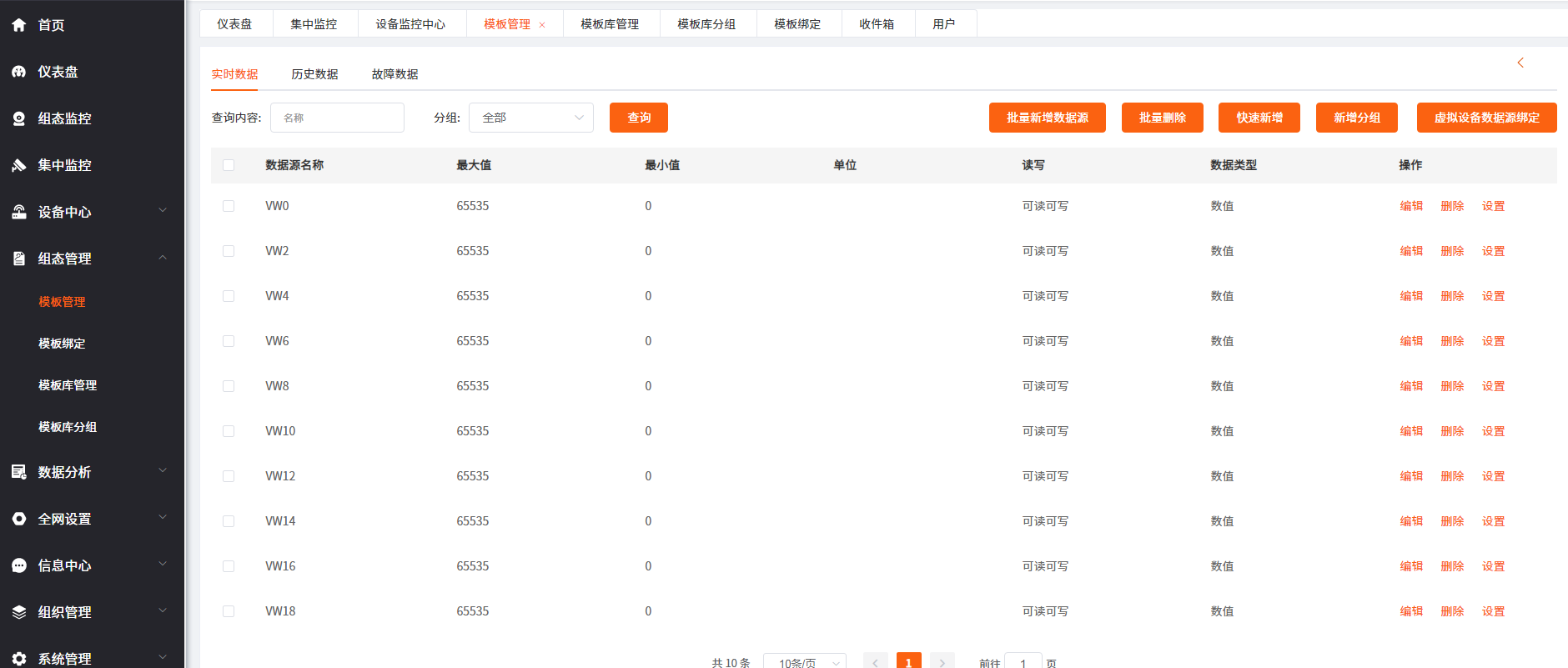

模板数据源是2.0版本非标准模板才能使用的配置，可以在这里对组态模板使用的实时数据、历史数据、报警数据设置数据源配置。

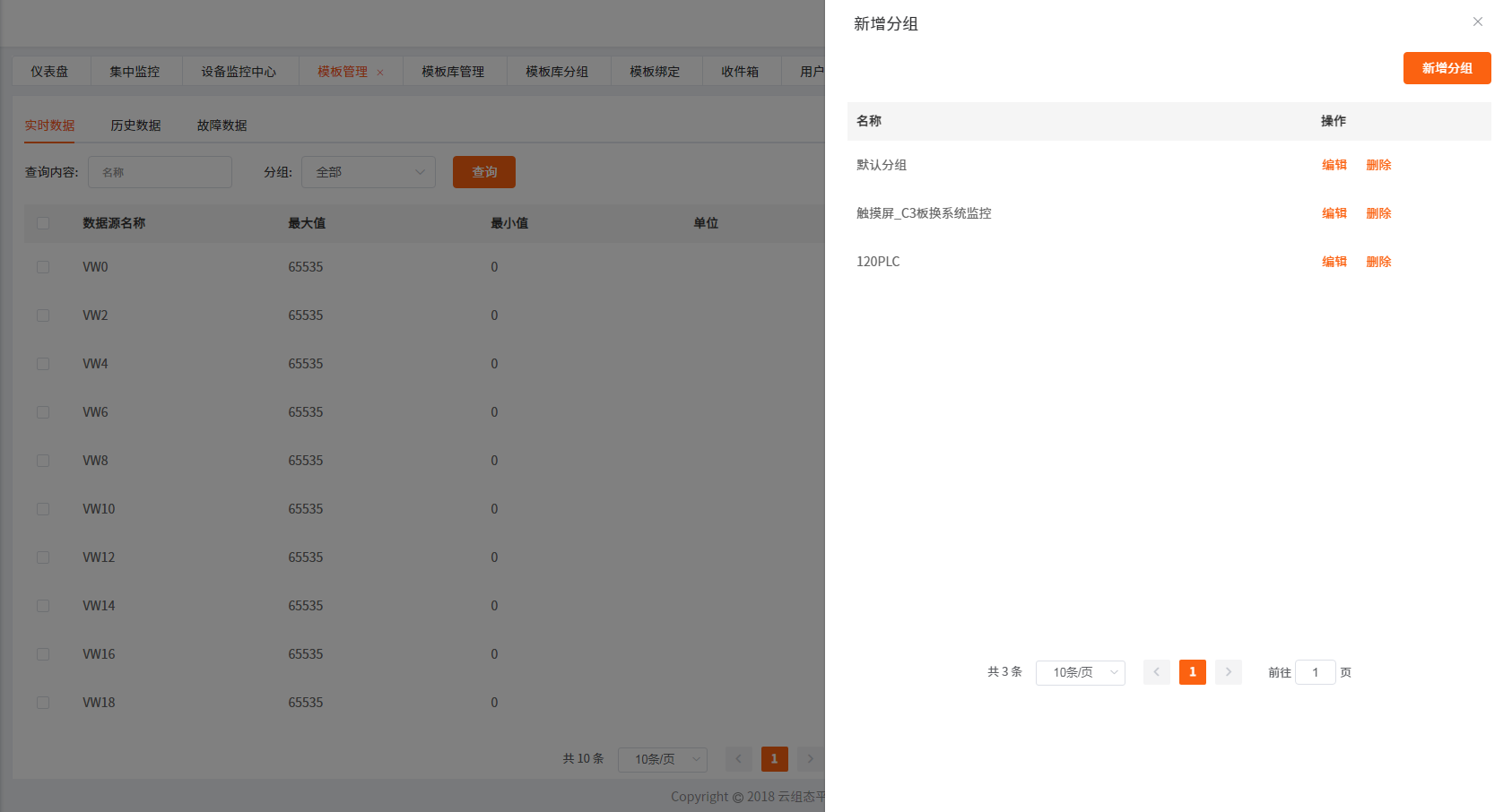

点击“新增分组”按钮可以进入数据源分组页面，对数据源分组进行新增、编辑、删除等操作。

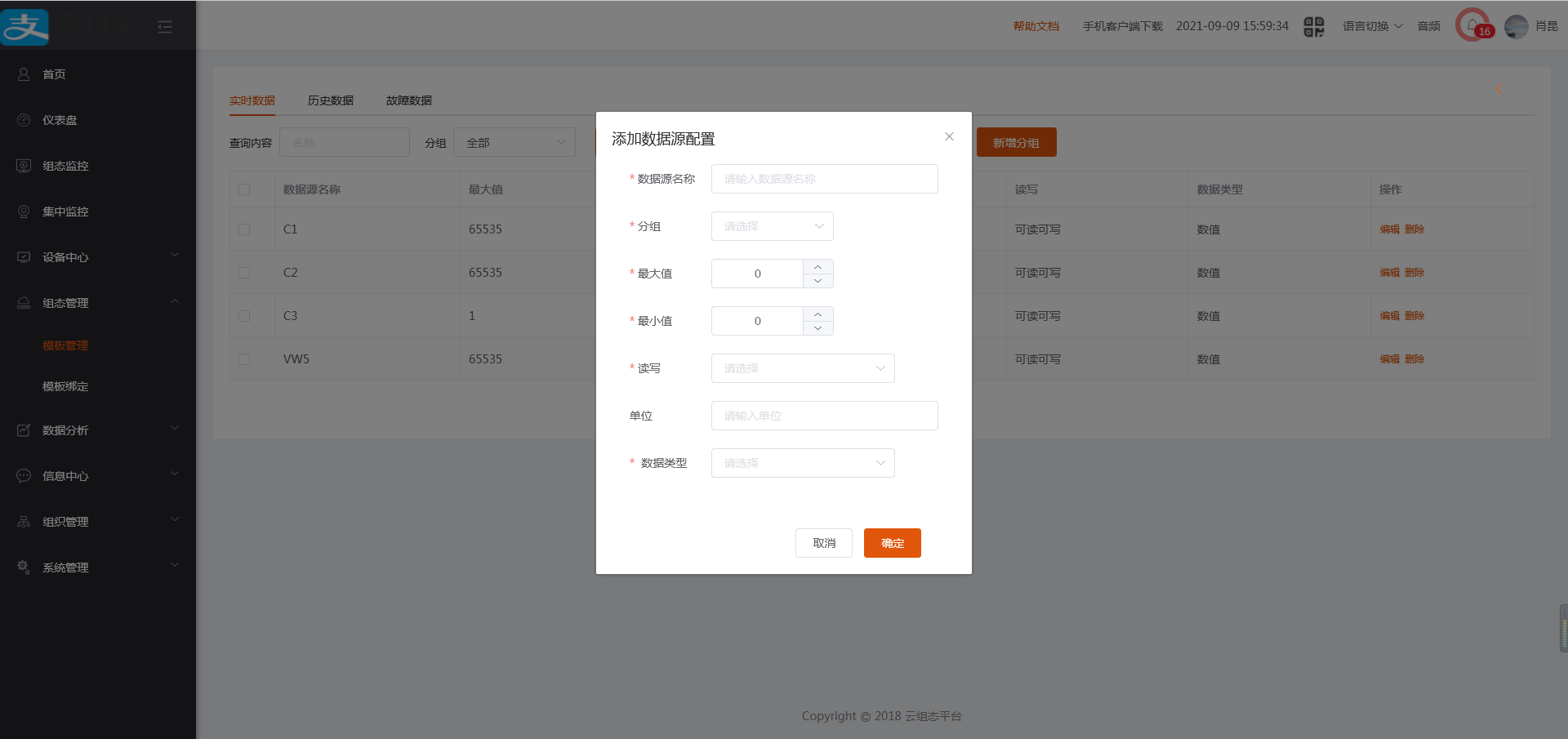

新增模板数据源，可以基于真实设备数据通道的配置，也可以自行快速添加。

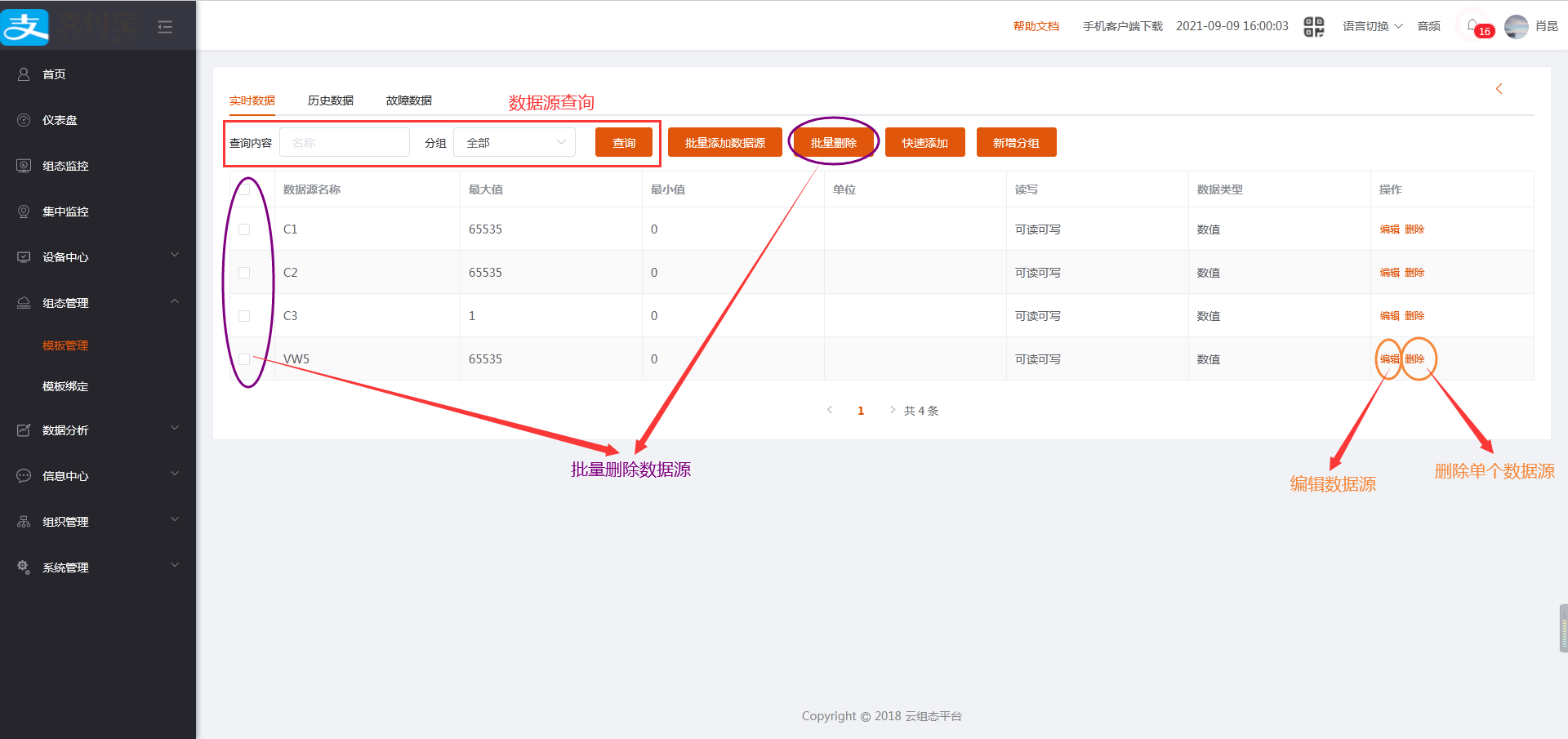

用户可以对已添加的数据源进行编辑、删除、批量删除、查询等操作。
关于模板数据源的使用，请参考这里。
